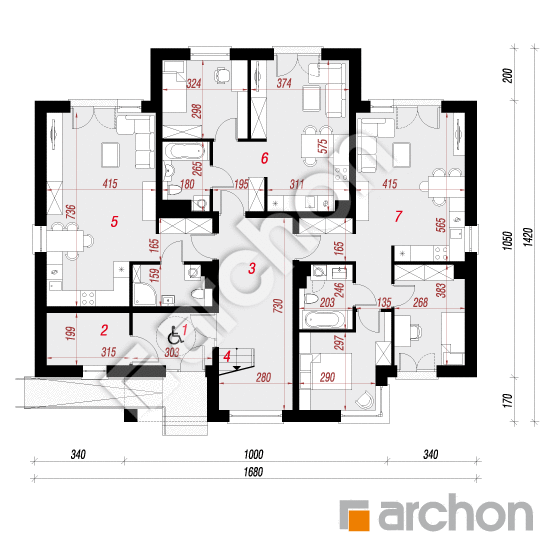

Rzut parteru - Dom przy plantach 4
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
161,13 m² |
163,96 m² |
| 1. |
Wiatrołap |
5,83 |
|
| 2. |
Pom. gospodarcze |
6,06 |
|
| 3. |
Hol |
12,39 |
15,22 |
| 4. |
Schody |
9,58 |
|
| 5. |
Mieszkanie |
36,06 |
|
| 6. |
Mieszkanie |
38,02 |
|
| 7. |
Mieszkanie |
53,19 |
|

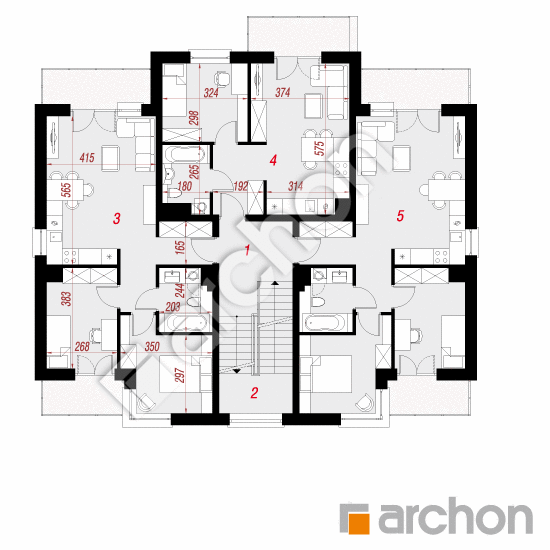

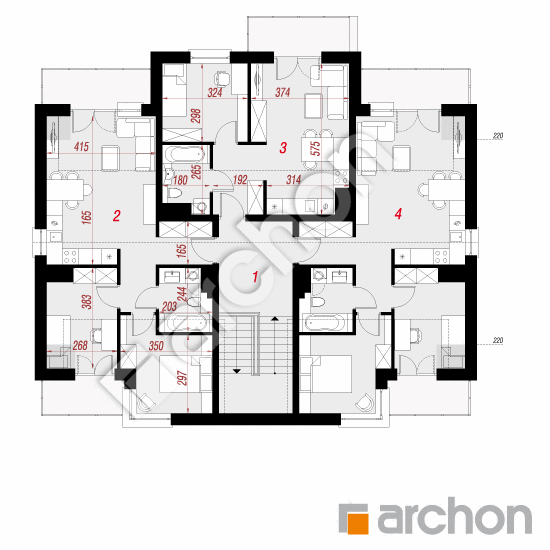

Rzut piętra - Dom przy plantach 4
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
160,39 m² |
0,00 m² |
| 1. |
Korytarz |
7,90 |
|
| 2. |
Schody |
9,37 |
|
| 3. |
Mieszkanie |
52,74 |
|
| 4. |
Mieszkanie |
37,63 |
|
| 5. |
Mieszkanie |
52,75 |
|
Rzut poddasza - Dom przy plantach 4
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
150,31 m² |
152,12 m² |
| 1. |
Korytarz |
9,94 |
9,94 |
| 2. |
Mieszkanie |
51,47 |
52,38 |
| 3. |
Mieszkanie |
37,39 |
37,39 |
| 4. |
Mieszkanie |
51,51 |
52,41 |
Przekrój

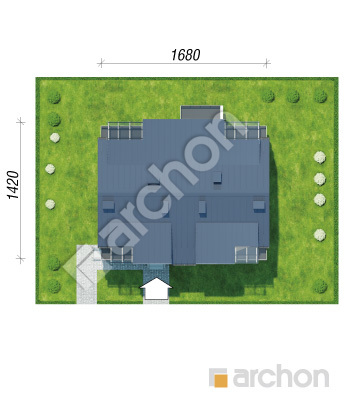

Sytuacja i obrys
Dom przy plantach 4
(633.64m²)
Wymiary
|
Powierzchnia netto
|
633,64 m² |
|
Powierzchnia zabudowy
|
210,64 m² |
|
Powierzchnia podłóg
|
638,28 m² |
|
Kubatura
|
2 825,25 m³ |
|
Wysokość
|
14,21 m |
|
Minimalne wymiary działki
|
24,8 x 22,2 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
165 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
|
|
kocioł
|
piecyki gazowe w mieszkaniach
|
Koszty budowy
| Stan surowy otwarty | 846 100,00 zł | |
| Roboty wykończeniowe | 811 400,00 zł | |
| Instalacje wewnętrzne | 225 900,00 zł | |
| Ogółem - całkowity koszt budowy | 2 108 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 1 407 880,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 148 900,00 zł | |
| Ogółem - całkowity koszt budowy | 1 212 700,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 970 160,00 zł | |

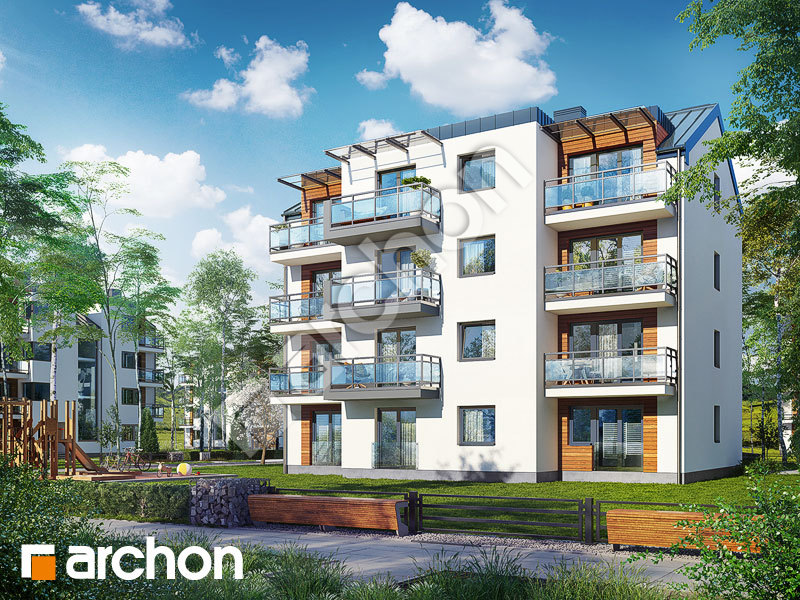

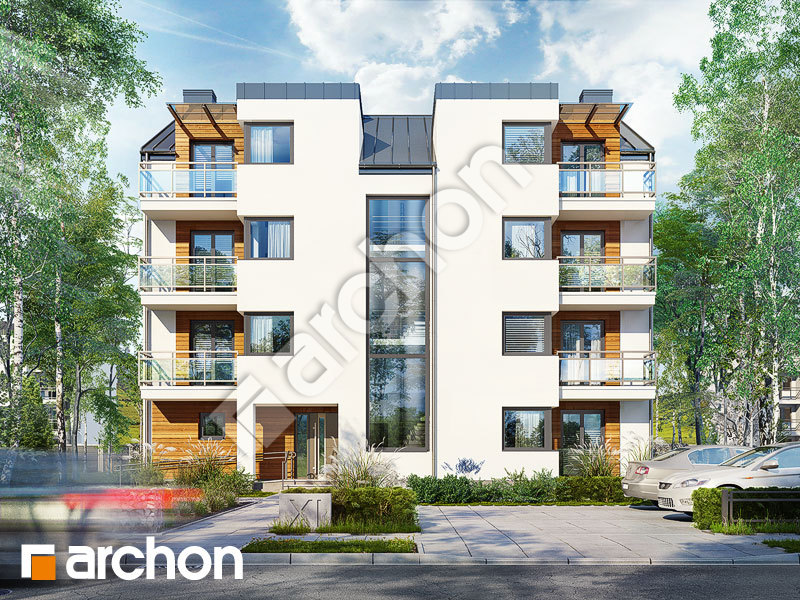

Wizualizacje
Dom przy plantach 4

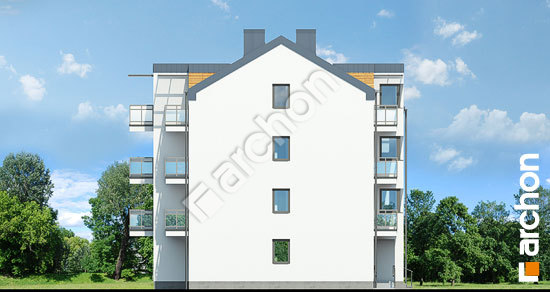

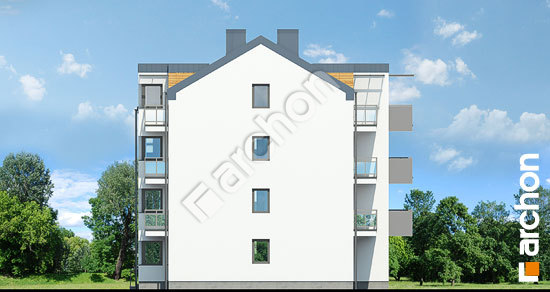

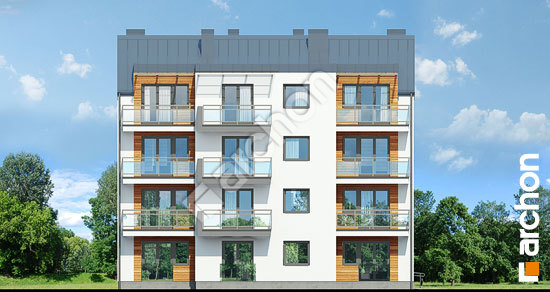

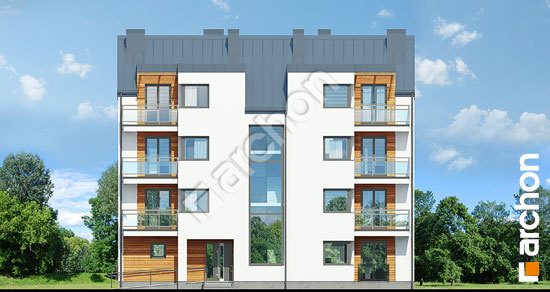

Elewacje
Dom przy plantach 4
Wnętrza
Dom przy plantach 4
Wersje projektu
Dom przy plantach 4
