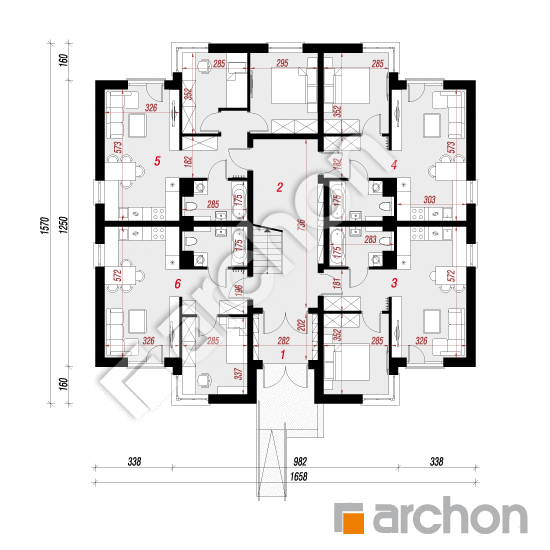

Rzut parteru - Dom przy plantach 9
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
182,23 m² |
185,82 m² |
| 1. |
Wiatrołap |
5,50 |
|
| 2. |
Klatka schodowa |
17,24 |
20,83 |
| 3. |
Mieszkanie |
37,12 |
|
| 4. |
Mieszkanie |
37,18 |
|
| 5. |
Mieszkanie |
47,60 |
|
| 6. |
Mieszkanie |
37,59 |
|

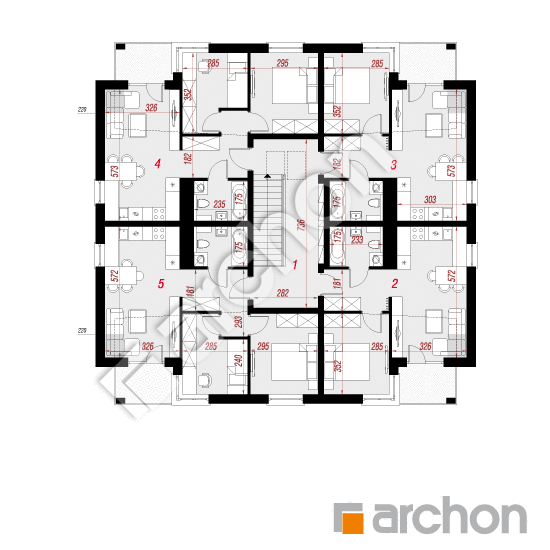

Rzut piętra - Dom przy plantach 9
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
189,03 m² |
0,00 m² |
| 1. |
Klatka schodowa |
21,21 |
|
| 2. |
Mieszkanie |
36,74 |
|
| 3. |
Mieszkanie |
36,75 |
|
| 4. |
Mieszkanie |
47,17 |
|
| 5. |
Mieszkanie |
47,16 |
|
Rzut poddasza - Dom przy plantach 9
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
187,73 m² |
189,36 m² |
| 1. |
Klatka schodowa |
21,54 |
21,54 |
| 2. |
Mieszkanie |
36,34 |
36,74 |
| 3. |
Mieszkanie |
36,34 |
36,75 |
| 4. |
Mieszkanie |
46,76 |
47,17 |
| 5. |
Mieszkanie |
46,75 |
47,16 |

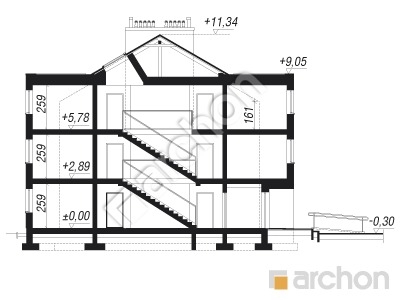

Przekrój

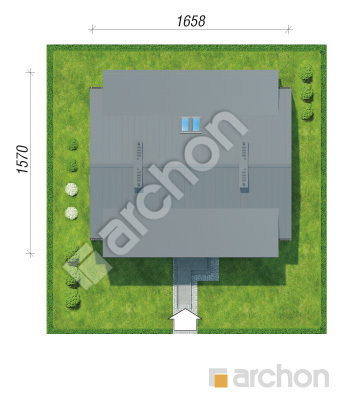

Sytuacja i obrys
Dom przy plantach 9
(558.99m²)
Wymiary
|
Powierzchnia netto
|
558,99 m² |
|
Powierzchnia zabudowy
|
239,96 m² |
|
Powierzchnia podłóg
|
564,21 m² |
|
Kubatura
|
2 459,98 m³ |
|
Wysokość
|
11,64 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 15 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
161 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
|
|
kocioł
|
piecyki gazowe w mieszkaniach
|
Koszty budowy
| Stan surowy otwarty | 815 200,00 zł | |
| Roboty wykończeniowe | 672 900,00 zł | |
| Instalacje wewnętrzne | 201 000,00 zł | |
| Ogółem - całkowity koszt budowy | 1 876 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 1 271 660,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 137 900,00 zł | |
| Ogółem - całkowity koszt budowy | 1 122 800,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 898 240,00 zł | |
Wizualizacje
Dom przy plantach 9

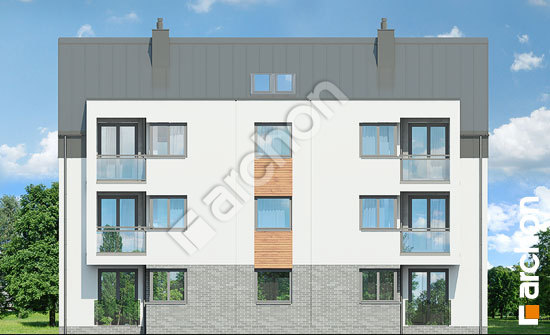

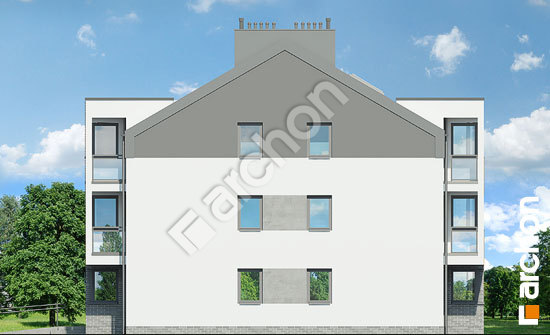

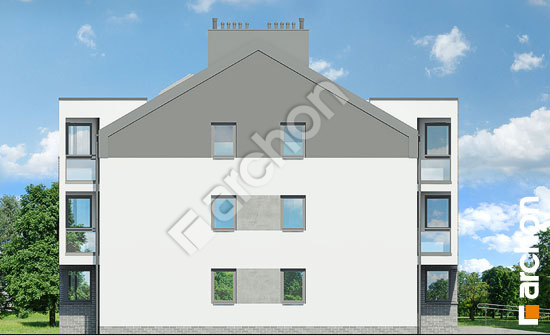

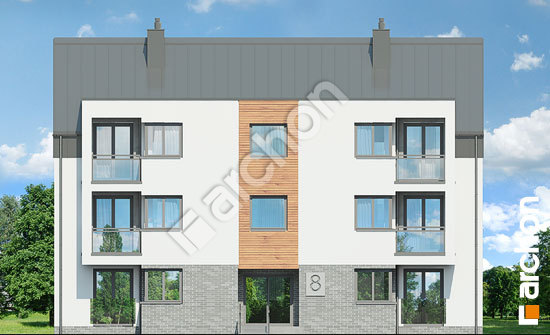

Elewacje
