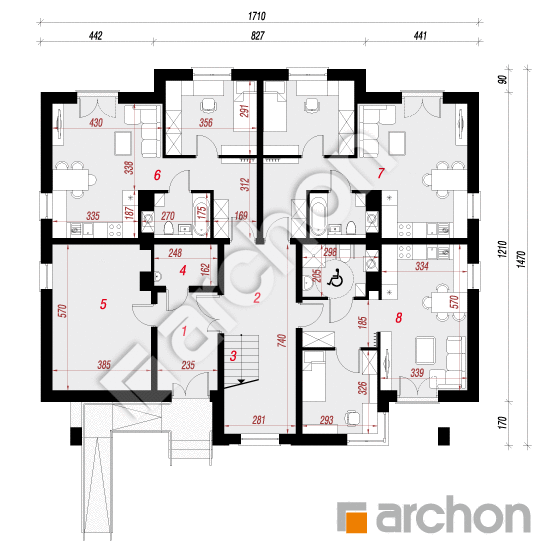

Rzut parteru - Dom przy plantach 3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
178,69 m² |
186,67 m² |
| 1. |
Wiatrołap |
8,75 |
|
| 2. |
Korytarz |
11,34 |
19,32 |
| 3. |
Schody |
10,40 |
|
| 4. |
Pom. gospodarcze |
3,86 |
|
| 5. |
Pom. gospodarcze |
21,12 |
|
| 6. |
Mieszkanie |
42,10 |
|
| 7. |
Mieszkanie |
42,10 |
|
| 8. |
Mieszkanie |
39,02 |
|

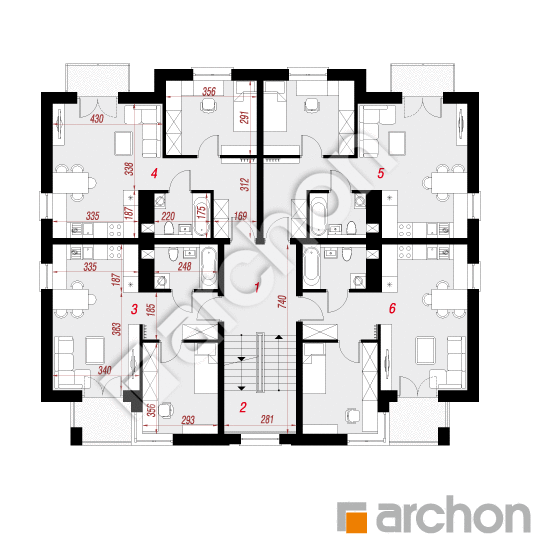

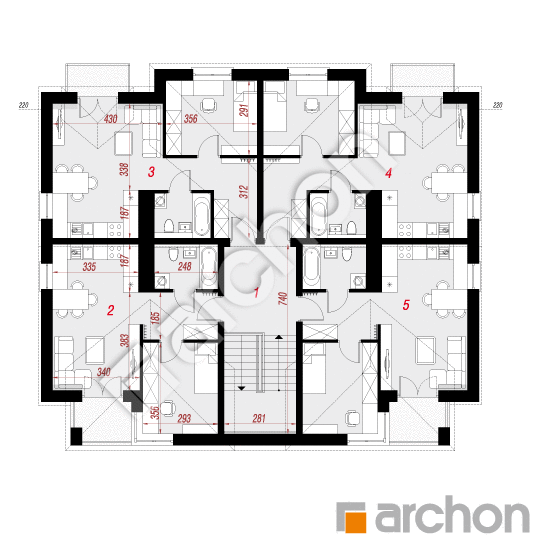

Rzut piętra - Dom przy plantach 3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
180,81 m² |
0,00 m² |
| 1. |
Korytarz |
9,09 |
|
| 2. |
Schody |
10,40 |
|
| 3. |
Mieszkanie |
38,80 |
|
| 4. |
Mieszkanie |
41,86 |
|
| 5. |
Mieszkanie |
41,86 |
|
| 6. |
Mieszkanie |
38,80 |
|
Rzut poddasza - Dom przy plantach 3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
169,02 m² |
169,76 m² |
| 1. |
Korytarz |
9,08 |
9,08 |
| 2. |
Mieszkanie |
38,53 |
38,64 |
| 3. |
Mieszkanie |
41,44 |
41,70 |
| 4. |
Mieszkanie |
41,44 |
41,70 |
| 5. |
Mieszkanie |
38,53 |
38,64 |
Przekrój

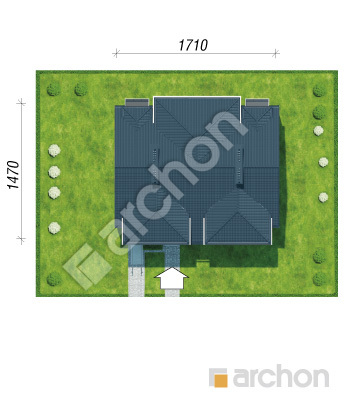

Sytuacja i obrys
Dom przy plantach 3
(537.24m²)
Wymiary
|
Powierzchnia netto
|
528,52 m² |
|
Powierzchnia zabudowy
|
232,74 m² |
|
Powierzchnia podłóg
|
537,24 m² |
|
Kubatura
|
2 668,34 m³ |
|
Wysokość
|
12,96 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
204 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
piecyki gazowe w mieszkaniach
|
Koszty budowy
| Stan surowy otwarty | 740 500,00 zł | |
| Roboty wykończeniowe | 661 900,00 zł | |
| Instalacje wewnętrzne | 186 400,00 zł | |
| Ogółem - całkowity koszt budowy | 1 739 900,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 1 150 460,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 125 400,00 zł | |
| Ogółem - całkowity koszt budowy | 1 020 800,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 816 640,00 zł | |
Wizualizacje
Dom przy plantach 3

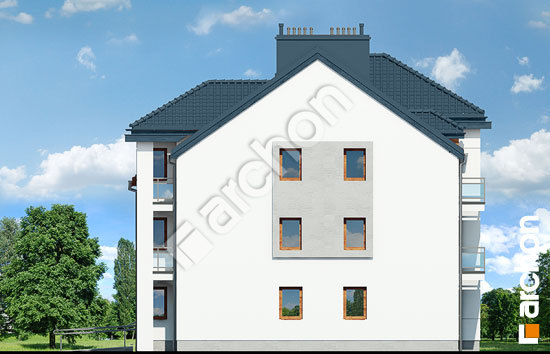

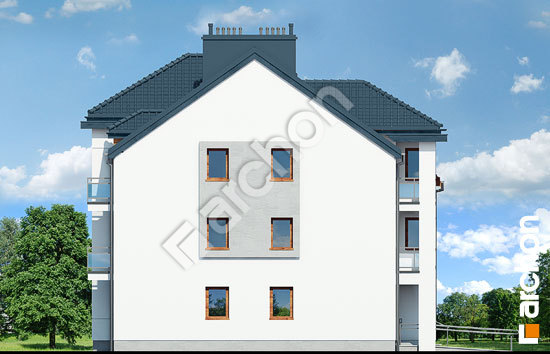

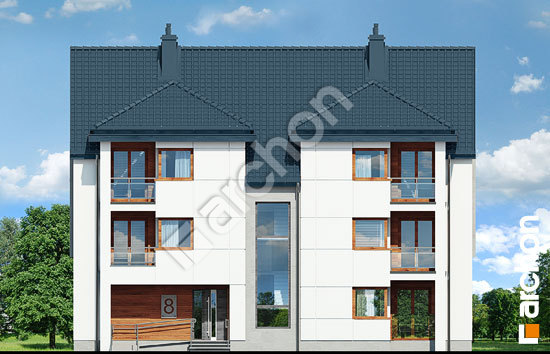

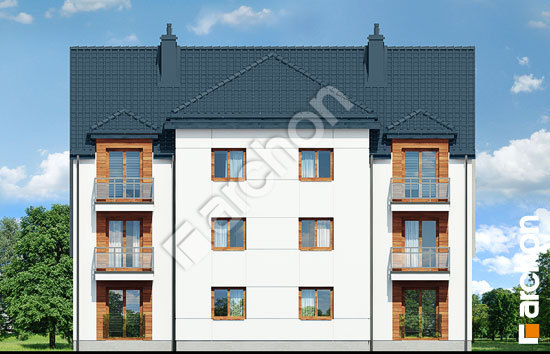

Elewacje
Dom przy plantach 3
Wnętrza
Dom przy plantach 3
