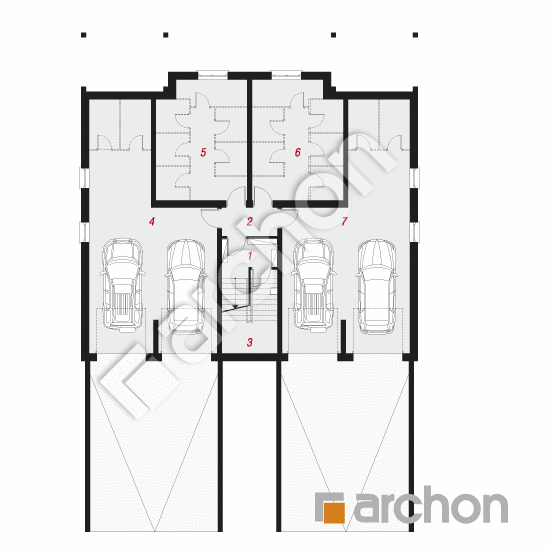

Rzut piwnic - Dom przy plantach 11 (P)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIWNICA |
198,80 m² |
204,50 m² |
| 1. |
Klatka schodowa |
7,83 |
|
| 2. |
Przedsionek |
3,91 |
|
| 3. |
Pom. techniczne |
4,81 |
10,51 |
| 4. |
Garaż |
64,16 |
|
| 5. |
Pom. gospodarcze |
27,03 |
|
| 6. |
Pom. gospodarcze |
27,03 |
|
| 7. |
Garaż |
64,03 |
|

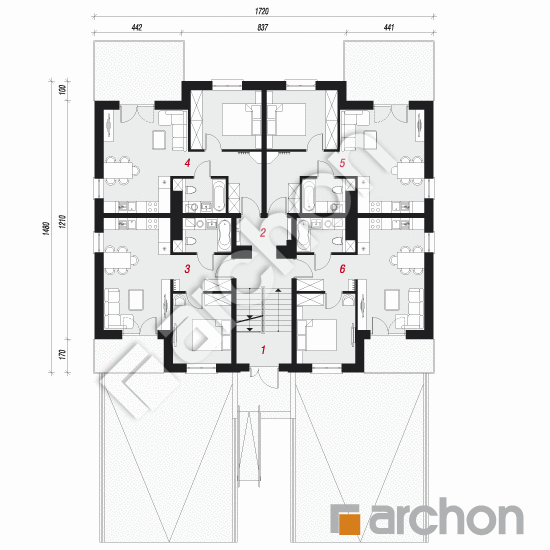

Rzut parteru - Dom przy plantach 11 (P)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
179,80 m² |
0,00 m² |
| 1. |
Wiatrołap |
7,63 |
|
| 2. |
Klatka schodowa |
8,16 |
|
| 3. |
Mieszkanie |
39,36 |
|
| 4. |
Mieszkanie |
42,70 |
|
| 5. |
Mieszkanie |
42,65 |
|
| 6. |
Mieszkanie |
39,30 |
|

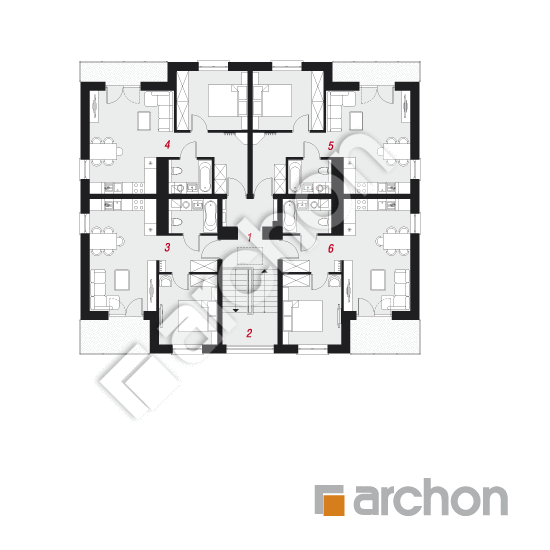

Rzut piętra - Dom przy plantach 11 (P)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO 1 i 2 |
181,91 m² |
0,00 m² |
| 1. |
Korytarz |
8,16 |
|
| 2. |
Klatka schodowa |
10,26 |
|
| 3. |
Mieszkanie |
39,23 |
|
| 4. |
Mieszkanie |
42,57 |
|
| 5. |
Mieszkanie |
42,52 |
|
| 6. |
Mieszkanie |
39,17 |
|
Rzut poddasza - Dom przy plantach 11 (P)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO 3 |
181,23 m² |
0,00 m² |
| 1. |
Korytarz |
8,16 |
|
| 2. |
Klatka schodowa |
10,26 |
|
| 3. |
Mieszkanie |
39,06 |
|
| 4. |
Mieszkanie |
42,40 |
|
| 5. |
Mieszkanie |
42,35 |
|
| 6. |
Mieszkanie |
39,00 |
|
Przekrój

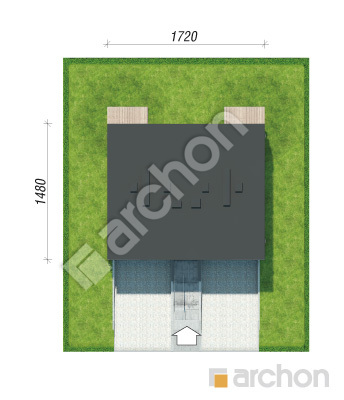

Sytuacja i obrys
Dom przy plantach 11 (P)
(922.97m²)
Wymiary
|
Powierzchnia netto
|
922,97 m² |
|
Powierzchnia zabudowy
|
243,18 m² |
|
Powierzchnia podłóg
|
928,67 m² |
|
Kubatura
|
3 744,42 m³ |
|
Wysokość
|
14,22 m |
|
Minimalne wymiary działki
|
25,2 x 22,8 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
dach
|
płaski, papa termozgrzewalna
|
|
kocioł
|
piecyki gazowe w mieszkaniach
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 1 282 300,00 zł | |
| Roboty wykończeniowe | 1 109 900,00 zł | |
| Instalacje wewnętrzne | 312 200,00 zł | |
| Ogółem - całkowity koszt budowy | 2 914 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 2 031 940,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 216 700,00 zł | |
| Ogółem - całkowity koszt budowy | 1 764 500,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 1 411 600,00 zł | |
Wizualizacje
Dom przy plantach 11 (P)

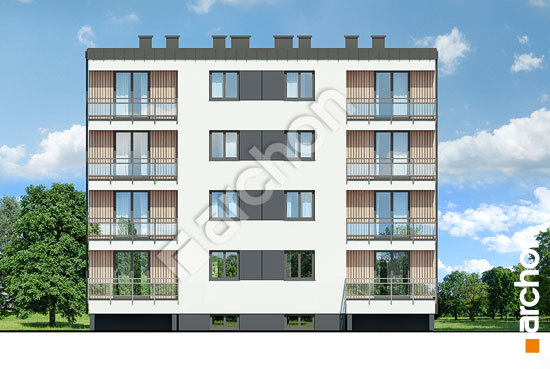

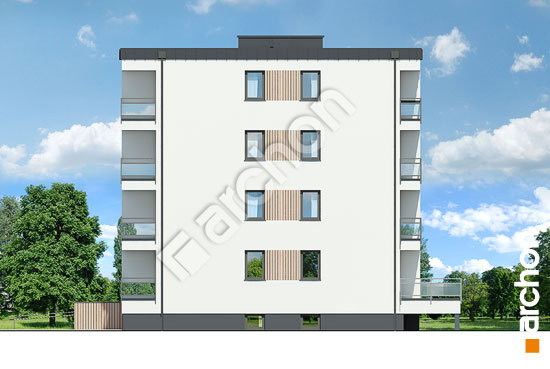

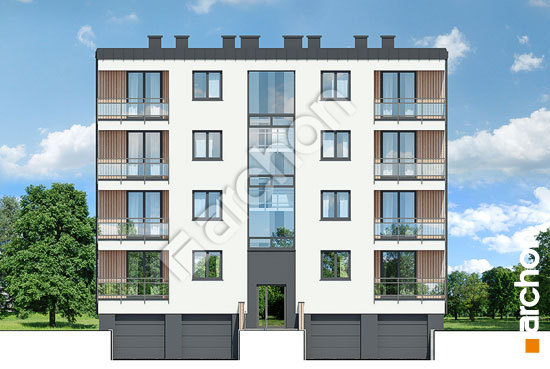

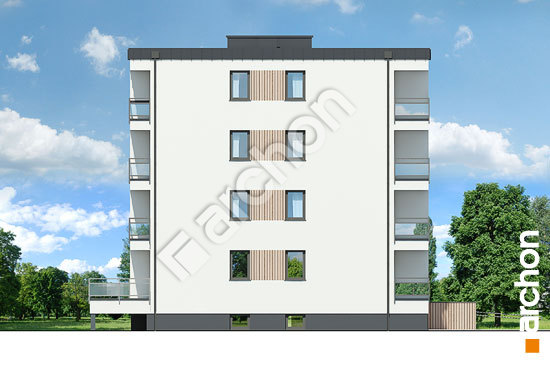

Elewacje
Dom przy plantach 11 (P)

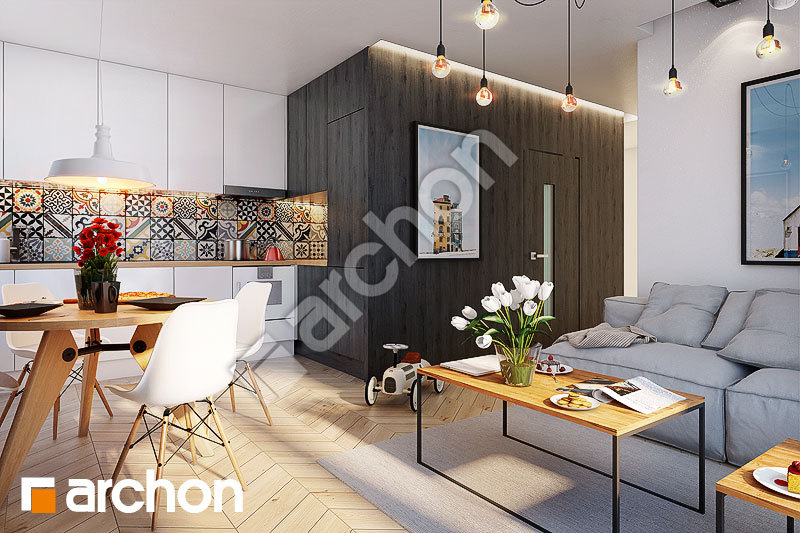

Wnętrza
Dom przy plantach 11 (P)
Wersje projektu
Dom przy plantach 11 (P)
