Rzut parteru - Dom w klematisach 9 (B) ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
69,83 m² |
70,29 m² |
| 1. |
Wiatrołap |
3,01 |
|
| 2. |
Hol |
2,84 |
|
| 3. |
Kotłownia |
5,58 |
|
| 4. |
Kuchnia |
7,49 |
|
| 5. |
Przedpokój |
3,94 |
|
| 6. |
Schody |
4,64 |
|
| 7. |
Salon |
24,65 |
|
| 8. |
Garaż |
17,68 |
18,14 |
Rzut poddasza - Dom w klematisach 9 (B) ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
53,29 m² |
60,86 m² |
| 1. |
Hol |
4,36 |
4,36 |
| 2. |
Pokój |
11,66 |
13,73 |
| 3. |
Pokój |
11,30 |
13,35 |
| 4. |
Łazienka |
5,15 |
|
| 5. |
Pokój |
10,88 |
12,60 |
| 6. |
Pokój |
9,94 |
11,67 |
Przekrój

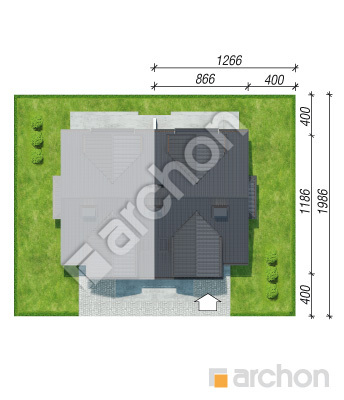

Sytuacja i obrys
Dom w klematisach 9 (B) ver.3
(99.86 +5.58 +17.68m²)
Wymiary
|
Powierzchnia domu
|
99,86 m² |
|
Powierzchnia kotłowni
|
5,58 m² |
|
Powierzchnia garażu
|
17,68 m² |
|
Powierzchnia zabudowy
|
91,87 m² |
|
Powierzchnia podłóg
|
131,15 m² |
|
Kubatura
|
601,92 m³ |
|
Wysokość
|
8,28 m |
|
Minimalne wymiary działki
|
12,66 x 19,86 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego YTONG 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
109 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
Koszty budowy
| Stan surowy otwarty | 222 300,00 zł | |
| Roboty wykończeniowe | 179 100,00 zł | |
| Instalacje wewnętrzne | 52 500,00 zł | |
| Ogółem - całkowity koszt budowy | 490 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 334 680,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 37 000,00 zł | |
| Ogółem - całkowity koszt budowy | 301 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 241 280,00 zł | |

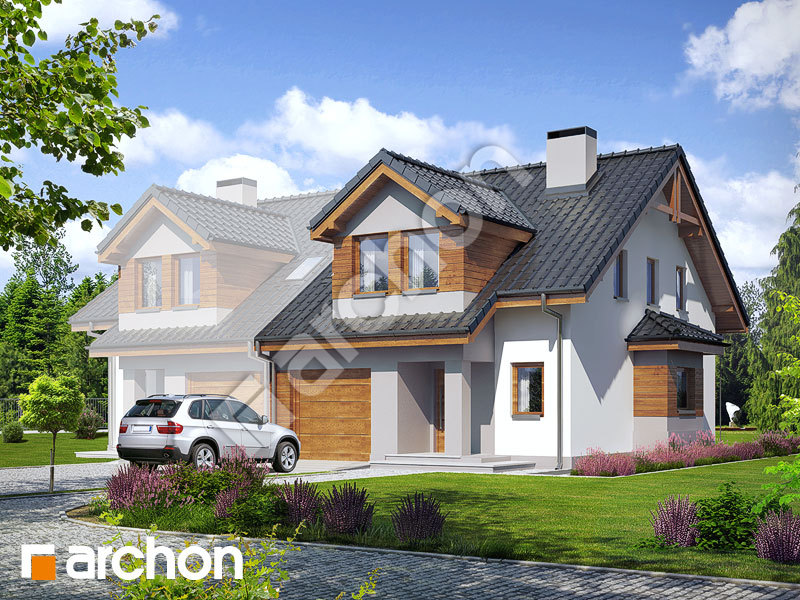

Wizualizacje
Dom w klematisach 9 (B) ver.3

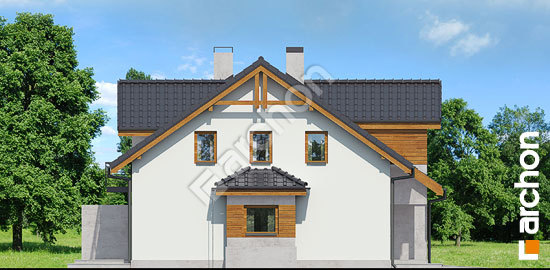

Elewacje
Dom w klematisach 9 (B) ver.3
Wnętrza
Dom w klematisach 9 (B) ver.3
Wersje projektu
Dom w klematisach 9 (B) ver.3
