Rzut parteru - Dom w klematisach 7 (B) ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
88,38 m² |
91,41 m² |
| 1. |
Wiatrołap |
2,90 |
|
| 2. |
Hol |
5,13 |
|
| 3. |
Pokój |
7,73 |
|
| 4. |
Łazienka |
3,34 |
|
| 5. |
Kuchnia |
10,36 |
|
| 6. |
Salon |
30,36 |
|
| 7. |
Schody |
4,69 |
|
| 8. |
Kotłownia |
5,80 |
8,83 |
| 9. |
Garaż |
18,07 |
|

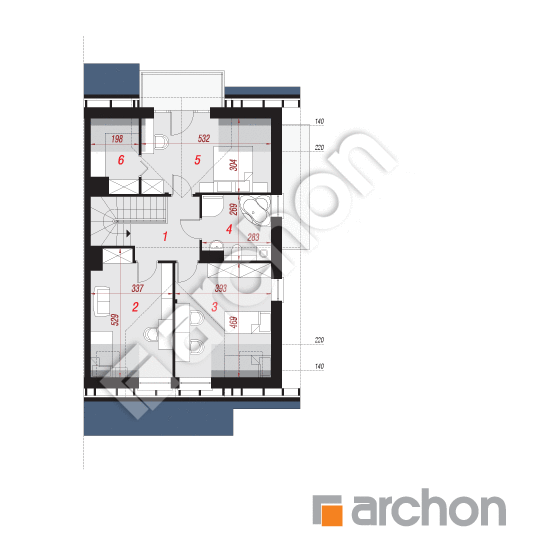

Rzut poddasza - Dom w klematisach 7 (B) ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
61,09 m² |
68,02 m² |
| 1. |
Hol |
5,50 |
|
| 2. |
Pokój |
14,45 |
16,04 |
| 3. |
Pokój |
16,12 |
18,07 |
| 4. |
Łazienka |
7,01 |
7,01 |
| 5. |
Pokój |
14,15 |
15,98 |
| 6. |
Garderoba |
3,86 |
5,42 |
Przekrój
Sytuacja i obrys
Dom w klematisach 7 (B) ver.3
(125.6 +5.8 +18.07m²)
Wymiary
|
Powierzchnia domu
|
125,60 m² |
|
Powierzchnia kotłowni
|
5,80 m² |
|
Powierzchnia garażu
|
18,07 m² |
|
Powierzchnia zabudowy
|
112,62 m² |
|
Powierzchnia podłóg
|
159,43 m² |
|
Kubatura
|
744,13 m³ |
|
Wysokość
|
9,04 m |
|
Minimalne wymiary działki
|
12,92 x 22,62 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
117 cm
|
|
dach
|
dwuspadowy, nachylenie 37 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 259 800,00 zł | |
| Roboty wykończeniowe | 206 300,00 zł | |
| Instalacje wewnętrzne | 61 700,00 zł | |
| Ogółem - całkowity koszt budowy | 575 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 386 000,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 38 400,00 zł | |
| Ogółem - całkowity koszt budowy | 312 500,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 250 000,00 zł | |
Wizualizacje
Dom w klematisach 7 (B) ver.3
Elewacje
Dom w klematisach 7 (B) ver.3
Wersje projektu
Dom w klematisach 7 (B) ver.3
