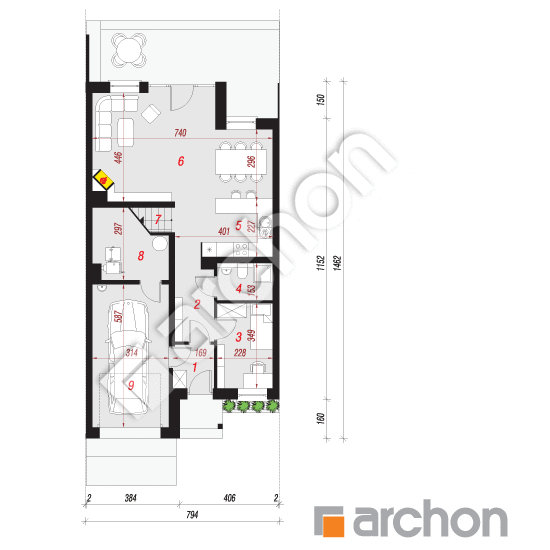

Rzut parteru - Dom w klematisach 7 (S) ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
85,53 m² |
88,56 m² |
| 1. |
Wiatrołap |
2,90 |
|
| 2. |
Hol |
5,13 |
|
| 3. |
Pokój |
7,73 |
|
| 4. |
Łazienka |
3,34 |
|
| 5. |
Kuchnia |
9,05 |
|
| 6. |
Salon + Jadalnia |
28,82 |
|
| 7. |
Schody |
4,69 |
|
| 8. |
Kotłownia |
5,80 |
8,83 |
| 9. |
Garaż |
18,07 |
|
Rzut poddasza - Dom w klematisach 7 (S) ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
61,09 m² |
68,02 m² |
| 1. |
Hol |
5,50 |
|
| 2. |
Pokój |
14,45 |
16,04 |
| 3. |
Pokój |
16,12 |
18,07 |
| 4. |
Łazienka |
7,01 |
|
| 5. |
Pokój |
14,15 |
15,98 |
| 6. |
Garderoba |
3,86 |
5,42 |
Przekrój

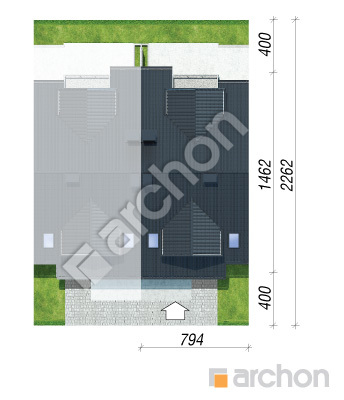

Sytuacja i obrys
Dom w klematisach 7 (S) ver.3
(122.75 +5.8 +18.07m²)
Wymiary
|
Powierzchnia domu
|
122,75 m² |
|
Powierzchnia kotłowni
|
5,80 m² |
|
Powierzchnia garażu
|
18,07 m² |
|
Powierzchnia zabudowy
|
106,68 m² |
|
Powierzchnia podłóg
|
156,58 m² |
|
Kubatura
|
713,27 m³ |
|
Wysokość
|
9,04 m |
|
Minimalne wymiary działki
|
7,94 x 22,62 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
dach
|
dwuspadowy, nachylenie 37 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 241 400,00 zł | |
| Roboty wykończeniowe | 188 100,00 zł | |
| Instalacje wewnętrzne | 55 500,00 zł | |
| Ogółem - całkowity koszt budowy | 517 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 345 600,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 42 100,00 zł | |
| Ogółem - całkowity koszt budowy | 342 900,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 274 320,00 zł | |
Wizualizacje
Dom w klematisach 7 (S) ver.3
Elewacje
Dom w klematisach 7 (S) ver.3
