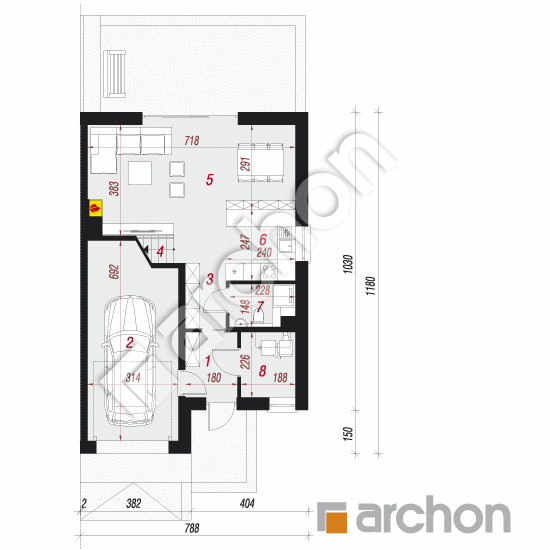

Rzut parteru - Dom w klematisach 20 (B) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
69,40 m² |
72,32 m² |
| 1. |
Wiatrołap |
3,91 |
|
| 2. |
Garaż |
17,95 |
20,87 |
| 3. |
Hol |
4,73 |
|
| 4. |
Schody |
5,17 |
|
| 5. |
Salon |
24,63 |
|
| 6. |
Kuchnia |
5,88 |
|
| 7. |
Łazienka |
3,04 |
|
| 8. |
Kotłownia |
4,09 |
|
Rzut poddasza - Dom w klematisach 20 (B) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
53,11 m² |
56,71 m² |
| 1. |
Hol |
4,72 |
4,72 |
| 2. |
Pokój |
10,47 |
11,35 |
| 3. |
Pokój |
9,96 |
10,88 |
| 4. |
Łazienka |
6,36 |
6,36 |
| 5. |
Pokój |
10,66 |
11,58 |
| 6. |
Pokój |
10,94 |
11,82 |
Przekrój
Sytuacja i obrys
Dom w klematisach 20 (B) ver.2
(100.47 +4.09 +17.95m²)
Wymiary
|
Powierzchnia domu
|
100,47 m² |
|
Powierzchnia kotłowni
|
4,09 m² |
|
Powierzchnia garażu
|
17,95 m² |
|
Powierzchnia zabudowy
|
87,50 m² |
|
Powierzchnia podłóg
|
129,03 m² |
|
Kubatura
|
615,16 m³ |
|
Wysokość
|
8,58 m |
|
Minimalne wymiary działki
|
11,88 x 19,8 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
140 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , translation missing: pl.i 20 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
Koszty budowy
| Stan surowy otwarty | 197 800,00 zł | |
| Roboty wykończeniowe | 179 700,00 zł | |
| Instalacje wewnętrzne | 50 000,00 zł | |
| Ogółem - całkowity koszt budowy | 466 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 320 620,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 32 800,00 zł | |
| Ogółem - całkowity koszt budowy | 267 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 213 680,00 zł | |
Wizualizacje
Dom w klematisach 20 (B) ver.2
Elewacje
Dom w klematisach 20 (B) ver.2
Wnętrza
Dom w klematisach 20 (B) ver.2
Wersje projektu
Dom w klematisach 20 (B) ver.2
