Rzut parteru - Dom w klematisach 20 (BTA) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
68,58 m² |
71,80 m² |
| 1. |
Wiatrołap |
3,70 |
|
| 2. |
Garaż |
18,10 |
21,32 |
| 3. |
Hol |
4,89 |
|
| 4. |
Schody |
5,07 |
|
| 5. |
Salon |
23,86 |
|
| 6. |
Kuchnia |
5,88 |
|
| 7. |
Łazienka |
3,14 |
|
| 8. |
Kotłownia |
3,94 |
|

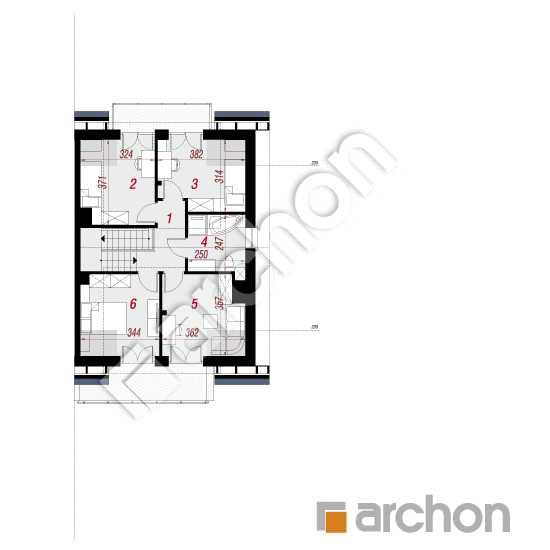

Rzut poddasza - Dom w klematisach 20 (BTA) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
53,01 m² |
56,64 m² |
| 1. |
Hol |
4,59 |
4,59 |
| 2. |
Pokój |
10,49 |
11,37 |
| 3. |
Pokój |
9,95 |
10,88 |
| 4. |
Łazienka |
6,14 |
6,14 |
| 5. |
Pokój |
10,90 |
11,84 |
| 6. |
Pokój |
10,94 |
11,82 |
Przekrój
Sytuacja i obrys
Dom w klematisach 20 (BTA) ver.2
(99.55 +3.94 +18.1m²)
Wymiary
|
Powierzchnia domu
|
99,55 m² |
|
Powierzchnia kotłowni
|
3,94 m² |
|
Powierzchnia garażu
|
18,10 m² |
|
Powierzchnia zabudowy
|
87,20 m² |
|
Powierzchnia podłóg
|
128,44 m² |
|
Kubatura
|
616,55 m³ |
|
Wysokość
|
8,58 m |
|
Minimalne wymiary działki
|
11,88 x 19,8 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
gęstożebrowy Teriva
|
|
Ścianka kolankowa
|
140 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , translation missing: pl.i 20 st. , więźba drewniana, blacha
|
|
kocioł
|
gazowy
|
Koszty budowy
| Stan surowy otwarty | 207 200,00 zł | |
| Roboty wykończeniowe | 179 100,00 zł | |
| Instalacje wewnętrzne | 50 900,00 zł | |
| Ogółem - całkowity koszt budowy | 475 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 329 380,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 36 000,00 zł | |
| Ogółem - całkowity koszt budowy | 292 800,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 234 240,00 zł | |
