Rzut parteru - Dom w lucernie 7 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
75,58 m² |
78,53 m² |
| 1. |
Wiatrołap |
6,99 |
|
| 2. |
Hol |
7,32 |
|
| 3. |
Kuchnia |
11,51 |
|
| 4. |
Salon |
22,59 |
|
| 5. |
Spiżarnia |
3,28 |
6,23 |
| 6. |
Kotłownia |
9,26 |
|
| 7. |
Łazienka |
4,31 |
|
| 8. |
Pokój |
10,32 |
|
Rzut poddasza - Dom w lucernie 7 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
71,58 m² |
79,08 m² |
| 1. |
Hol i schody |
11,48 |
|
| 2. |
Łazienka |
9,00 |
10,86 |
| 3. |
Pokój |
14,18 |
15,77 |
| 4. |
Pokój |
12,97 |
14,03 |
| 5. |
Garderoba |
4,91 |
5,88 |
| 6. |
Pokój |
19,04 |
21,06 |
Przekrój
Sytuacja i obrys
Dom w lucernie 7 (E) OZE
(137.9 +9.26m²)
Wymiary
|
Powierzchnia domu
|
137,90 m² |
|
Powierzchnia kotłowni
|
9,26 m² |
|
Powierzchnia zabudowy
|
104,08 m² |
|
Powierzchnia podłóg
|
157,61 m² |
|
Kubatura
|
732,90 m³ |
|
Wysokość
|
8,87 m |
|
Minimalne wymiary działki
|
20,0 x 16,6 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
137 cm
|
|
dach
|
dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 237 200,00 zł | |
| Roboty wykończeniowe | 219 200,00 zł | |
| Instalacje wewnętrzne | 108 900,00 zł | |
| Ogółem - całkowity koszt budowy | 603 700,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 417 940,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 91 200,00 zł | |
| Ogółem - całkowity koszt budowy | 507 900,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 406 320,00 zł | |

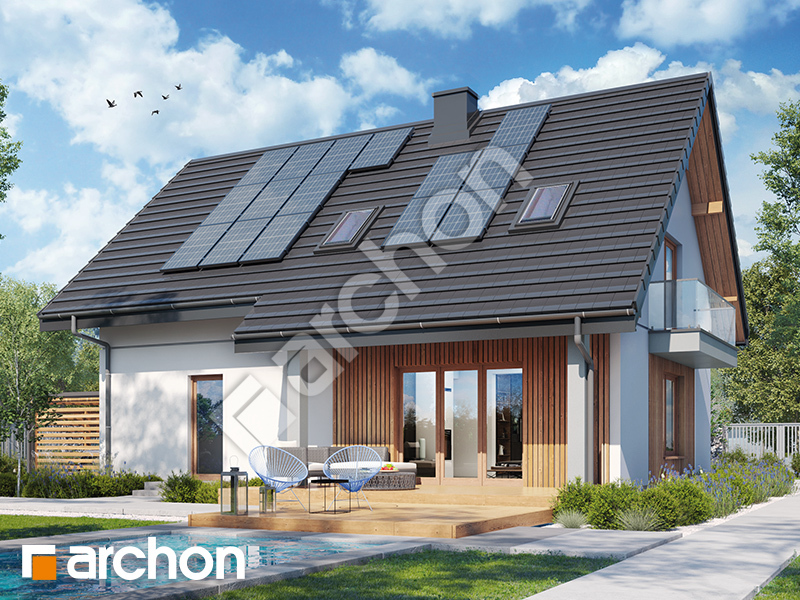

Wizualizacje
Dom w lucernie 7 (E) OZE

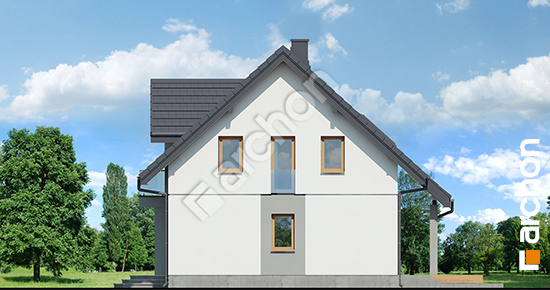

Elewacje
Dom w lucernie 7 (E) OZE
