Rzut parteru - Dom w lucernie 11 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
75,57 m² |
78,54 m² |
| 1. |
Wiatrołap |
6,84 |
|
| 2. |
Hol |
7,51 |
|
| 3. |
Kuchnia |
11,54 |
|
| 4. |
Salon |
22,62 |
|
| 5. |
Spiżarnia |
3,26 |
6,23 |
| 6. |
Kotłownia |
9,18 |
|
| 7. |
Łazienka |
4,34 |
|
| 8. |
Pokój |
10,28 |
|
Rzut poddasza - Dom w lucernie 11 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
70,47 m² |
78,87 m² |
| 1. |
Hol i schody |
11,01 |
|
| 2. |
Łazienka |
10,99 |
13,07 |
| 3. |
Pokój |
13,41 |
15,44 |
| 4. |
Pokój |
11,35 |
12,24 |
| 5. |
Garderoba |
4,76 |
5,89 |
| 6. |
Pokój |
18,95 |
21,22 |
Przekrój
Sytuacja i obrys
Dom w lucernie 11 (E) OZE
(136.86 +9.18m²)
Wymiary
|
Powierzchnia domu
|
136,86 m² |
|
Powierzchnia kotłowni
|
9,18 m² |
|
Powierzchnia zabudowy
|
103,61 m² |
|
Powierzchnia podłóg
|
157,41 m² |
|
Kubatura
|
707,20 m³ |
|
Wysokość
|
8,72 m |
|
Minimalne wymiary działki
|
20,0 x 17,88 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
133 cm
|
|
dach
|
dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 244 400,00 zł | |
| Roboty wykończeniowe | 221 000,00 zł | |
| Instalacje wewnętrzne | 108 000,00 zł | |
| Ogółem - całkowity koszt budowy | 622 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 431 180,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 94 200,00 zł | |
| Ogółem - całkowity koszt budowy | 536 400,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 429 120,00 zł | |
Wizualizacje
Dom w lucernie 11 (E) OZE

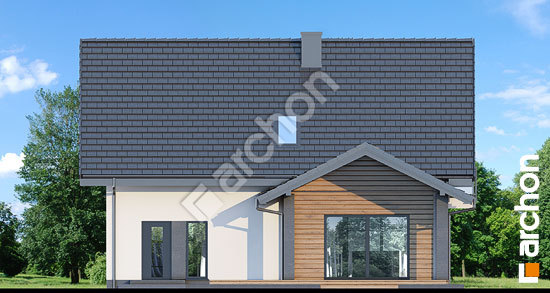

Elewacje
Dom w lucernie 11 (E) OZE
Wersje projektu
Dom w lucernie 11 (E) OZE
