Rzut parteru - Dom w iberisach 4
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
49,47 m² |
51,12 m² |
| 1. |
Wiatrołap |
3,81 |
|
| 2. |
Kotłownia |
2,84 |
|
| 3. |
Łazienka |
2,98 |
|
| 4. |
Pokój |
8,82 |
|
| 5. |
Hol |
1,50 |
|
| 6. |
Salon |
20,48 |
|
| 7. |
Kuchnia |
6,61 |
|
| 8. |
Spiżarnia |
2,43 |
4,08 |
Rzut poddasza - Dom w iberisach 4
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
43,54 m² |
50,17 m² |
| 1. |
Schody |
4,10 |
|
| 2. |
Hol |
4,42 |
|
| 3. |
Łazienka |
6,30 |
7,96 |
| 4. |
Pokój |
9,13 |
10,32 |
| 5. |
Garderoba |
2,23 |
2,76 |
| 6. |
Pom. gospodarcze |
2,94 |
3,52 |
| 7. |
Pokój |
7,29 |
8,73 |
| 8. |
Pokój |
7,13 |
8,36 |
Przekrój
Sytuacja i obrys
Dom w iberisach 4
(90.17 +2.84m²)
Wymiary
|
Powierzchnia domu
|
90,17 m² |
|
Powierzchnia kotłowni
|
2,84 m² |
|
Powierzchnia zabudowy
|
69,97 m² |
|
Powierzchnia podłóg
|
101,29 m² |
|
Kubatura
|
446,92 m³ |
|
Wysokość
|
7,88 m |
|
Minimalne wymiary działki
|
17,99 x 14,97 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
146 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 153 500,00 zł | |
| Roboty wykończeniowe | 159 800,00 zł | |
| Instalacje wewnętrzne | 42 000,00 zł | |
| Ogółem - całkowity koszt budowy | 391 800,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 271 080,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 37 800,00 zł | |
| Ogółem - całkowity koszt budowy | 353 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 282 560,00 zł | |
Wizualizacje
Dom w iberisach 4

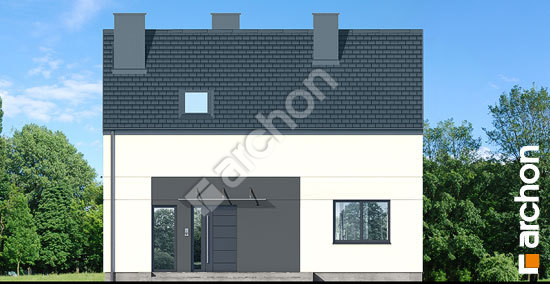

Elewacje
Dom w iberisach 4
