Rzut parteru - Dom w kronselkach (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
48,69 m² |
50,99 m² |
| 1. |
Wiatrołap |
3,48 |
|
| 2. |
Hol |
3,38 |
|
| 3. |
Kuchnia |
7,50 |
|
| 4. |
Salon + Jadalnia |
17,90 |
|
| 5. |
Pokój |
8,97 |
11,27 |
| 6. |
Łazienka |
3,02 |
|
| 7. |
Kotłownia |
4,44 |
|
Rzut poddasza - Dom w kronselkach (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
45,38 m² |
50,58 m² |
| 1. |
Schody |
3,77 |
|
| 2. |
Hol |
3,74 |
|
| 3. |
Pokój |
11,93 |
12,97 |
| 4. |
Garderoba |
2,98 |
3,66 |
| 5. |
Łazienka |
3,93 |
4,89 |
| 6. |
Pokój |
9,14 |
10,39 |
| 7. |
Pokój |
9,89 |
11,16 |
Przekrój
Sytuacja i obrys
Dom w kronselkach (E) OZE
(89.63 +4.44m²)
Wymiary
|
Powierzchnia domu
|
89,63 m² |
|
Powierzchnia kotłowni
|
4,44 m² |
|
Powierzchnia zabudowy
|
69,93 m² |
|
Powierzchnia podłóg
|
101,57 m² |
|
Kubatura
|
472,72 m³ |
|
Wysokość
|
8,47 m |
|
Minimalne wymiary działki
|
16,7 x 16,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
153 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 172 600,00 zł | |
| Roboty wykończeniowe | 162 700,00 zł | |
| Instalacje wewnętrzne | 95 000,00 zł | |
| Ogółem - całkowity koszt budowy | 475 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 339 420,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 80 100,00 zł | |
| Ogółem - całkowity koszt budowy | 404 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 323 200,00 zł | |
Wizualizacje
Dom w kronselkach (E) OZE

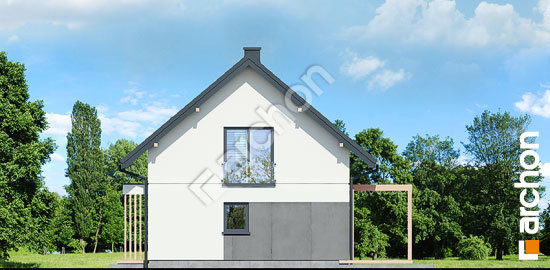

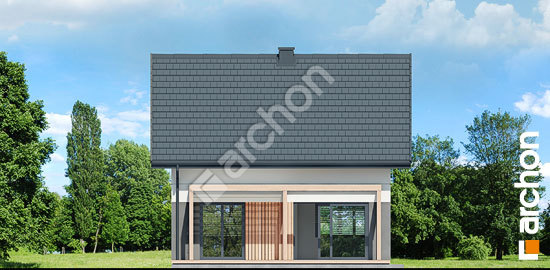

Elewacje
