Rzut parteru - Dom pod jarząbem 17 (N)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
158,52 m² |
161,11 m² |
| 1. |
Wiatrołap |
3,97 |
|
| 2. |
Hol |
12,63 |
15,22 |
| 3. |
Łazienka |
7,70 |
|
| 4. |
Pokój |
11,96 |
|
| 5. |
Pralnia |
5,69 |
|
| 6. |
Garaż |
23,29 |
|
| 7. |
Kotłownia |
8,83 |
|
| 8. |
Pokój |
14,03 |
|
| 9. |
Pokój |
11,29 |
|
| 10. |
Garderoba |
5,05 |
|
| 11. |
Salon |
35,77 |
|
| 12. |
Kuchnia |
12,80 |
|
| 13. |
Spiżarnia |
3,23 |
|
| 14. |
Toaleta |
2,28 |
|

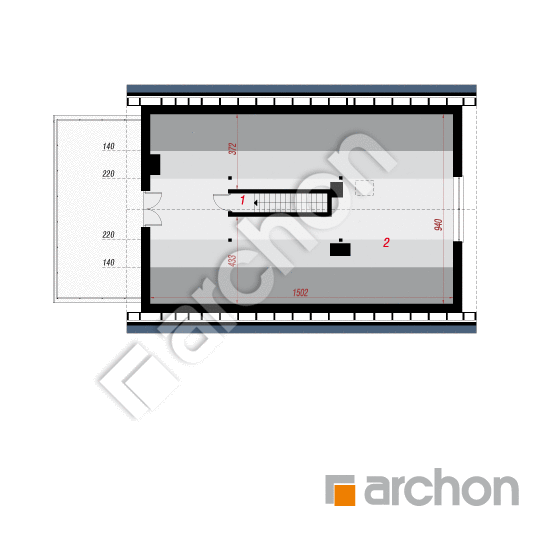

Rzut poddasza - Dom pod jarząbem 17 (N)
|
|
Pow. użytkowa |
Pow. podłogi |
|
STRYCH OCIEPLONY |
61,66 m² |
135,43 m² |
| 1. |
Strych ocieplony |
4,28 |
|
| 2. |
Strych ocieplony |
57,38 |
131,15 |
Przekrój
Sytuacja i obrys
Dom pod jarząbem 17 (N)
(126.4 +8.83 +23.29m²)
Wymiary
|
Powierzchnia domu
|
126,40 m² |
|
Powierzchnia kotłowni
|
8,83 m² |
|
Powierzchnia garażu
|
23,29 m² |
|
Powierzchnia zabudowy
|
205,00 m² |
|
Powierzchnia podłóg
|
161,11 m² |
|
Kubatura
|
1 025,67 m³ |
|
Wysokość
|
6,71 m |
|
Minimalne wymiary działki
|
28,2 x 18,3 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
36 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 312 200,00 zł | |
| Roboty wykończeniowe | 260 700,00 zł | |
| Instalacje wewnętrzne | 75 300,00 zł | |
| Ogółem - całkowity koszt budowy | 702 400,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 465 760,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 51 700,00 zł | |
| Ogółem - całkowity koszt budowy | 421 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 336 880,00 zł | |
