Rzut parteru - Dom pod jarząbem 11 (N)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
126,17 m² |
129,65 m² |
| 1. |
Wiatrołap |
3,46 |
|
| 2. |
Kotłownia |
8,00 |
|
| 3. |
Hol |
5,37 |
|
| 4. |
Przedpokój |
5,93 |
|
| 5. |
Pokój |
12,04 |
|
| 6. |
Łazienka |
6,22 |
|
| 7. |
Pokój |
14,31 |
|
| 8. |
Pokój |
10,76 |
|
| 9. |
Garderoba |
3,26 |
4,29 |
| 10. |
Schody |
7,56 |
|
| 11. |
Schowek |
1,18 |
3,63 |
| 12. |
Salon + Jadalnia |
32,73 |
|
| 13. |
Kuchnia |
11,72 |
|
| 14. |
Spiżarnia |
2,04 |
|
| 15. |
Toaleta |
1,59 |
|

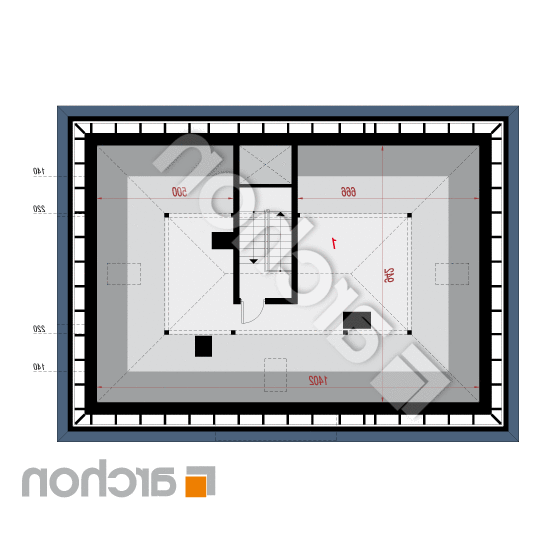

Rzut poddasza - Dom pod jarząbem 11 (N)
|
|
Pow. użytkowa |
Pow. podłogi |
|
STRYCH OCIEPLONY |
50,59 m² |
116,62 m² |
| 1. |
Strych ocieplony |
50,59 |
116,62 |
Przekrój
Sytuacja i obrys
Dom pod jarząbem 11 (N)
(118.17 +8.0m²)
Wymiary
|
Powierzchnia domu
|
118,17 m² |
|
Powierzchnia kotłowni
|
8,00 m² |
|
Powierzchnia zabudowy
|
162,17 m² |
|
Powierzchnia podłóg
|
129,65 m² |
|
Kubatura
|
844,13 m³ |
|
Wysokość
|
7,18 m |
|
Minimalne wymiary działki
|
24,37 x 18,77 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
75 cm
|
|
dach
|
czterospadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
Koszty budowy
| Stan surowy otwarty | 300 400,00 zł | |
| Roboty wykończeniowe | 197 300,00 zł | |
| Instalacje wewnętrzne | 65 600,00 zł | |
| Ogółem - całkowity koszt budowy | 612 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 407 300,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | 153 050,00 zł | |
| Instalacje wewnętrzne | 46 580,00 zł | |
| Ogółem - całkowity koszt budowy | 379 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 303 440,00 zł | |
Wizualizacje
Dom pod jarząbem 11 (N)

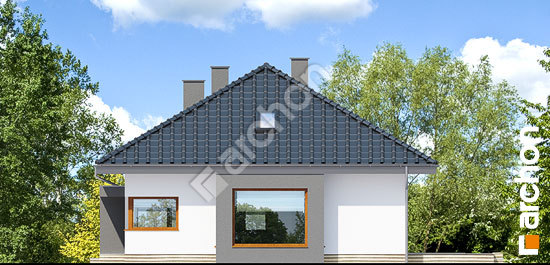

Elewacje
