Rzut parteru - Dom w bratkach 18 (R2BE)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
68,13 m² |
70,42 m² |
| 1. |
Wiatrołap |
2,44 |
|
| 2. |
Korytarz |
10,33 |
|
| 3. |
Spiżarnia |
1,80 |
4,09 |
| 4. |
Pokój |
10,97 |
|
| 5. |
Salon z aneksem kuchennym |
20,07 |
|
| 6. |
Toaleta |
1,78 |
|
| 7. |
Łazienka |
5,95 |
|
| 8. |
Pokój |
8,70 |
|
| 9. |
Pokój |
6,09 |
|
Rzut poddasza - Dom w bratkach 18 (R2BE)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
78,26 m² |
0,00 m² |
| 1. |
Wiatrołap |
6,39 |
|
| 2. |
Korytarz |
9,94 |
|
| 3. |
Pokój |
10,43 |
|
| 4. |
Salon z aneksem kuchennym |
20,68 |
|
| 5. |
Toaleta |
1,78 |
|
| 6. |
Łazienka |
5,95 |
|
| 7. |
Pokój |
13,58 |
|
| 8. |
Pokój |
9,51 |
|
Przekrój
Sytuacja i obrys
Dom w bratkach 18 (R2BE)
(146.39m²)
Wymiary
|
Powierzchnia domu
|
146,39 m² |
|
Powierzchnia zabudowy
|
98,08 m² |
|
Powierzchnia podłóg
|
148,68 m² |
|
Kubatura
|
761,75 m³ |
|
Wysokość
|
9,40 m |
|
Minimalne wymiary działki
|
12,15 x 20,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
238 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
piecyki gazowe w mieszkaniach
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 201 400,00 zł | |
| Roboty wykończeniowe | 228 800,00 zł | |
| Instalacje wewnętrzne | 75 200,00 zł | |
| Ogółem - całkowity koszt budowy | 545 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 374 420,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 68 000,00 zł | |
| Ogółem - całkowity koszt budowy | 486 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 388 800,00 zł | |

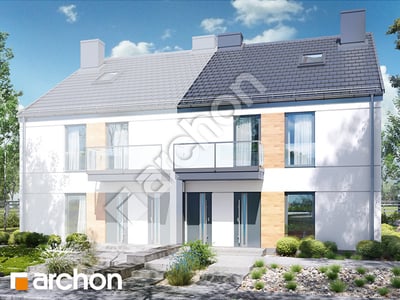

Wizualizacje
Dom w bratkach 18 (R2BE)
Elewacje
Dom w bratkach 18 (R2BE)
Wersje projektu
Dom w bratkach 18 (R2BE)
