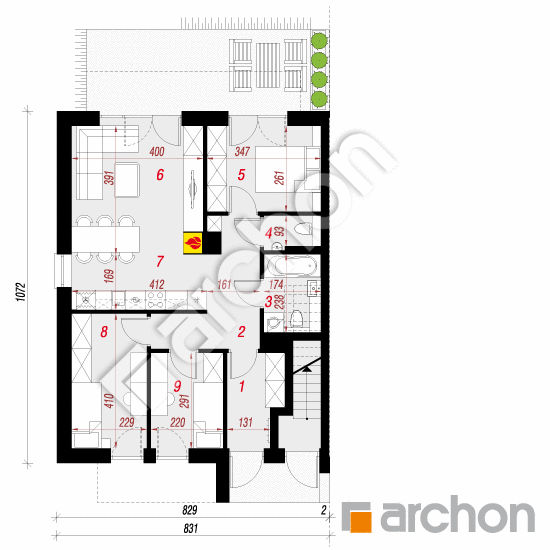

Rzut parteru - Dom przy trakcie 3 (R2B) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
63,64 m² |
64,12 m² |
| 1. |
Wiatrołap |
4,37 |
|
| 2. |
Hol |
7,75 |
|
| 3. |
Łazienka |
3,50 |
3,98 |
| 4. |
Toaleta |
1,59 |
|
| 5. |
Pokój |
8,82 |
|
| 6. |
Salon |
15,40 |
|
| 7. |
Kuchnia |
6,88 |
|
| 8. |
Pokój |
9,13 |
|
| 9. |
Pokój |
6,20 |
|
Rzut poddasza - Dom przy trakcie 3 (R2B) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
68,13 m² |
0,00 m² |
| 1. |
Wiatrołap |
5,19 |
|
| 2. |
Hol |
9,39 |
|
| 3. |
Łazienka |
5,79 |
|
| 4. |
Toaleta |
1,30 |
|
| 5. |
Pokój |
8,82 |
|
| 6. |
Salon |
15,40 |
|
| 7. |
Kuchnia |
6,71 |
|
| 8. |
Pokój |
9,13 |
|
| 9. |
Pokój |
6,40 |
|
Przekrój
Sytuacja i obrys
Dom przy trakcie 3 (R2B) ver.2
(131.77m²)
Wymiary
|
Powierzchnia domu
|
131,77 m² |
|
Powierzchnia zabudowy
|
89,36 m² |
|
Powierzchnia podłóg
|
132,25 m² |
|
Kubatura
|
678,16 m³ |
|
Wysokość
|
8,92 m |
|
Minimalne wymiary działki
|
12,31 x 18,72 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
223 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
|
|
kocioł
|
piecyki gazowe w mieszkaniach
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 244 300,00 zł | |
| Roboty wykończeniowe | 212 800,00 zł | |
| Instalacje wewnętrzne | 59 900,00 zł | |
| Ogółem - całkowity koszt budowy | 559 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 365 940,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 55 000,00 zł | |
| Ogółem - całkowity koszt budowy | 508 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 406 400,00 zł | |
Wizualizacje
Dom przy trakcie 3 (R2B) ver.2
Elewacje
Dom przy trakcie 3 (R2B) ver.2
Wersje projektu
Dom przy trakcie 3 (R2B) ver.2
