Rzut parteru - Dom w narcyzach 5 (S)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
76,36 m² |
79,37 m² |
| 1. |
Wiatrołap |
4,03 |
|
| 2. |
Garaż |
17,66 |
20,67 |
| 3. |
Hol |
6,62 |
|
| 4. |
Schody |
5,13 |
|
| 5. |
Salon |
26,96 |
|
| 6. |
Kuchnia |
7,10 |
|
| 7. |
Łazienka |
3,57 |
|
| 8. |
Kotłownia |
5,29 |
|
Rzut poddasza - Dom w narcyzach 5 (S)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
64,59 m² |
0,00 m² |
| 1. |
Hol |
5,55 |
|
| 2. |
Pokój |
13,91 |
|
| 3. |
Pokój |
11,32 |
|
| 4. |
Łazienka |
6,90 |
|
| 5. |
Pokój |
13,15 |
|
| 6. |
Pokój |
13,76 |
|
Przekrój

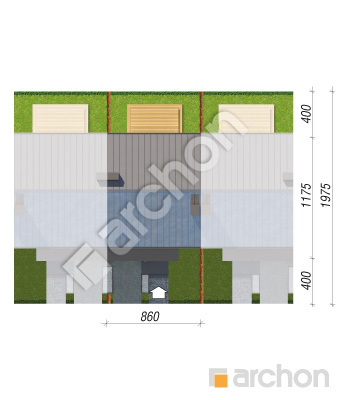

Sytuacja i obrys
Dom w narcyzach 5 (S)
(118.0 +5.29 +17.66m²)
Wymiary
|
Powierzchnia domu
|
118,00 m² |
|
Powierzchnia kotłowni
|
5,29 m² |
|
Powierzchnia garażu
|
17,66 m² |
|
Powierzchnia zabudowy
|
94,38 m² |
|
Powierzchnia podłóg
|
143,96 m² |
|
Kubatura
|
682,76 m³ |
|
Wysokość
|
9,00 m |
|
Minimalne wymiary działki
|
8,6 x 19,75 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
245 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 224 500,00 zł | |
| Roboty wykończeniowe | 159 800,00 zł | |
| Instalacje wewnętrzne | 50 400,00 zł | |
| Ogółem - całkowity koszt budowy | 470 500,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 312 100,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 42 800,00 zł | |
| Ogółem - całkowity koszt budowy | 348 700,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 278 960,00 zł | |
Wizualizacje
Dom w narcyzach 5 (S)

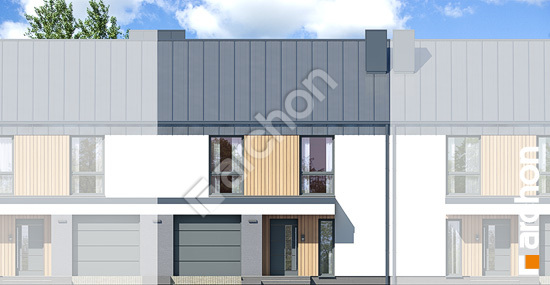

Elewacje
Dom w narcyzach 5 (S)
Wersje projektu
Dom w narcyzach 5 (S)
