Rzut parteru - Dom w klematisach 28 (S)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
68,31 m² |
71,31 m² |
| 1. |
Wiatrołap |
3,60 |
|
| 2. |
Garaż |
17,65 |
20,65 |
| 3. |
Hol |
4,55 |
|
| 4. |
Schody |
5,22 |
|
| 5. |
Salon |
24,70 |
|
| 6. |
Kuchnia |
5,57 |
|
| 7. |
Łazienka |
2,93 |
|
| 8. |
Kotłownia |
4,09 |
|

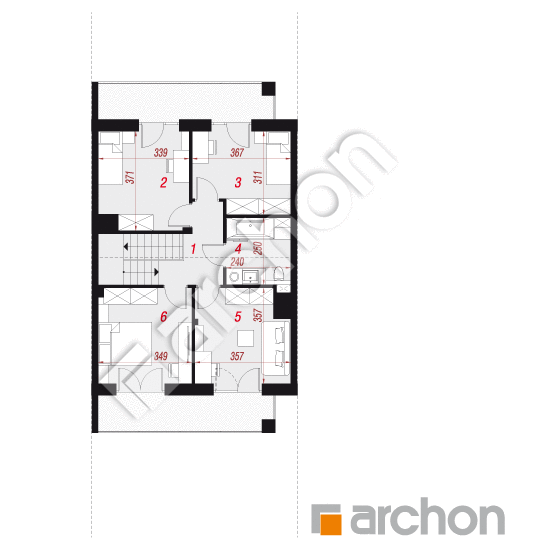

Rzut poddasza - Dom w klematisach 28 (S)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
56,83 m² |
0,00 m² |
| 1. |
Hol |
4,94 |
|
| 2. |
Pokój |
11,80 |
|
| 3. |
Pokój |
10,38 |
|
| 4. |
Łazienka |
5,94 |
|
| 5. |
Pokój |
11,69 |
|
| 6. |
Pokój |
12,08 |
|
Przekrój
Sytuacja i obrys
Dom w klematisach 28 (S)
(103.4 +4.09 +17.65m²)
Wymiary
|
Powierzchnia domu
|
103,40 m² |
|
Powierzchnia kotłowni
|
4,09 m² |
|
Powierzchnia garażu
|
17,65 m² |
|
Powierzchnia zabudowy
|
84,70 m² |
|
Powierzchnia podłóg
|
128,14 m² |
|
Kubatura
|
635,07 m³ |
|
Wysokość
|
8,95 m |
|
Minimalne wymiary działki
|
7,7 x 19,6 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
227 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana wsparta na konstrukcji żelbetowej, blacha
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
Koszty budowy
| Stan surowy otwarty | 236 600,00 zł | |
| Roboty wykończeniowe | 165 000,00 zł | |
| Instalacje wewnętrzne | 52 900,00 zł | |
| Ogółem - całkowity koszt budowy | 493 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 332 960,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 37 800,00 zł | |
| Ogółem - całkowity koszt budowy | 307 400,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 245 920,00 zł | |
Wizualizacje
Dom w klematisach 28 (S)
Elewacje
Dom w klematisach 28 (S)
Wnętrza
Dom w klematisach 28 (S)
Wersje projektu
Dom w klematisach 28 (S)
