Rzut parteru - Dom w siódmaczkach (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
73,45 m² |
74,70 m² |
| 1. |
Wiatrołap |
4,75 |
|
| 2. |
Kotłownia |
3,58 |
|
| 3. |
Hol |
2,52 |
|
| 4. |
Łazienka |
3,73 |
|
| 5. |
Pokój |
12,69 |
|
| 6. |
Spiżarnia |
1,10 |
2,35 |
| 7. |
Salon + Jadalnia |
34,63 |
|
| 8. |
Kuchnia |
10,45 |
|
Rzut poddasza - Dom w siódmaczkach (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
60,62 m² |
69,14 m² |
| 1. |
Schody |
4,02 |
|
| 2. |
Hol |
7,38 |
|
| 3. |
Pokój |
10,44 |
12,23 |
| 4. |
Pokój |
10,10 |
11,89 |
| 5. |
Łazienka |
5,64 |
6,88 |
| 6. |
Pralnia |
4,17 |
5,08 |
| 7. |
Garderoba |
4,44 |
5,48 |
| 8. |
Pokój |
14,43 |
16,18 |
Przekrój
Sytuacja i obrys
Dom w siódmaczkach (E) OZE
(130.49 +3.58m²)
Wymiary
|
Powierzchnia domu
|
130,49 m² |
|
Powierzchnia kotłowni
|
3,58 m² |
|
Powierzchnia zabudowy
|
98,58 m² |
|
Powierzchnia podłóg
|
143,84 m² |
|
Kubatura
|
676,08 m³ |
|
Wysokość
|
8,80 m |
|
Minimalne wymiary działki
|
19,55 x 16,5 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
134 cm
|
|
dach
|
dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 96 000,00 zł | |
| Ogółem - całkowity koszt budowy | 558 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 446 400,00 zł | |
Wizualizacje
Dom w siódmaczkach (E) OZE

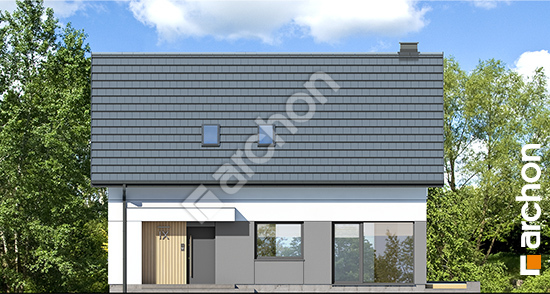

Elewacje
Dom w siódmaczkach (E) OZE
Wersje projektu
Dom w siódmaczkach (E) OZE
