Rzut parteru - Dom w zielistkach (GT) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
88,76 m² |
91,86 m² |
| 1. |
Wiatrołap |
5,36 |
|
| 2. |
Hol |
5,99 |
|
| 3. |
Kuchnia |
8,60 |
|
| 4. |
Salon + Jadalnia |
20,29 |
|
| 5. |
Schody |
5,69 |
|
| 6. |
Schowek |
2,14 |
5,24 |
| 7. |
Pokój |
8,89 |
|
| 8. |
Łazienka |
3,52 |
|
| 9. |
Kotłownia |
7,25 |
|
| 10. |
Garaż |
21,03 |
|
Rzut poddasza - Dom w zielistkach (GT) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
49,59 m² |
59,41 m² |
| 1. |
Pokój |
11,86 |
14,02 |
| 2. |
Pokój |
12,89 |
15,05 |
| 3. |
Korytarz |
4,08 |
3,94 |
| 4. |
Pokój |
9,12 |
10,64 |
| 5. |
Łazienka |
7,90 |
10,44 |
| 6. |
Garderoba |
3,74 |
5,18 |
Przekrój
Sytuacja i obrys
Dom w zielistkach (GT) ver.2
(110.07 +7.25 +21.03m²)
Wymiary
|
Powierzchnia domu
|
110,07 m² |
|
Powierzchnia kotłowni
|
7,25 m² |
|
Powierzchnia garażu
|
21,03 m² |
|
Powierzchnia zabudowy
|
113,14 m² |
|
Powierzchnia podłóg
|
151,27 m² |
|
Kubatura
|
667,29 m³ |
|
Wysokość
|
8,56 m |
|
Minimalne wymiary działki
|
21,8 x 16,7 m |
Technologia i konstrukcja
|
Ściany
|
pustak PGS 24 cm, styropian 20 cm, tynk
|
|
strop
|
gęstożebrowy Rector
|
|
Ścianka kolankowa
|
131 cm
|
|
dach
|
dwuspadowy, nachylenie 42 st. , translation missing: pl.i 17 st. , więźba drewniana, blacha dachówkowa
|
|
kocioł
|
gazowy, możliwość zamiany na paliwo stałe po adaptacji
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 177 800,00 zł | |
| Roboty wykończeniowe | 201 500,00 zł | |
| Instalacje wewnętrzne | 50 900,00 zł | |
| Ogółem - całkowity koszt budowy | 474 800,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 323 600,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 44 400,00 zł | |
| Ogółem - całkowity koszt budowy | 361 500,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 289 200,00 zł | |
Wizualizacje
Dom w zielistkach (GT) ver.2

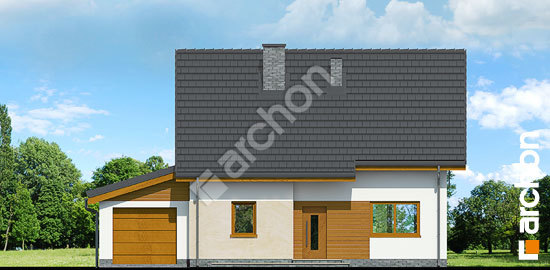

Elewacje
Dom w zielistkach (GT) ver.2
Wersje projektu
Dom w zielistkach (GT) ver.2
