Rzut parteru - Dom w tunbergiach 5 (GS)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
78,93 m² |
79,26 m² |
| 1. |
Wiatrołap |
3,42 |
|
| 2. |
Hol |
7,66 |
|
| 3. |
Pokój |
8,87 |
|
| 4. |
Garaż |
22,38 |
|
| 5. |
Kuchnia |
10,07 |
|
| 6. |
Salon |
20,63 |
|
| 7. |
Łazienka |
2,81 |
3,14 |
| 8. |
Kotłownia |
3,09 |
|
Rzut piętra - Dom w tunbergiach 5 (GS)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
59,47 m² |
0,00 m² |
| 1. |
Schody |
4,45 |
|
| 2. |
Korytarz |
7,28 |
|
| 3. |
Pokój |
9,64 |
|
| 4. |
Pokój |
12,89 |
|
| 5. |
Łazienka |
5,08 |
|
| 6. |
Pokój |
10,88 |
|
| 7. |
Pokój |
9,25 |
|
Przekrój
Sytuacja i obrys
Dom w tunbergiach 5 (GS)
(112.93 +3.09 +22.38m²)
Wymiary
|
Powierzchnia domu
|
112,93 m² |
|
Powierzchnia kotłowni
|
3,09 m² |
|
Powierzchnia garażu
|
22,38 m² |
|
Powierzchnia zabudowy
|
107,07 m² |
|
Powierzchnia podłóg
|
138,73 m² |
|
Kubatura
|
705,39 m³ |
|
Wysokość
|
9,41 m |
|
Minimalne wymiary działki
|
11,0 x 22,2 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
dach
|
czterospadowy, nachylenie 25 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 231 600,00 zł | |
| Roboty wykończeniowe | 203 600,00 zł | |
| Instalacje wewnętrzne | 57 900,00 zł | |
| Ogółem - całkowity koszt budowy | 540 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 368 680,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 46 300,00 zł | |
| Ogółem - całkowity koszt budowy | 377 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 301 840,00 zł | |

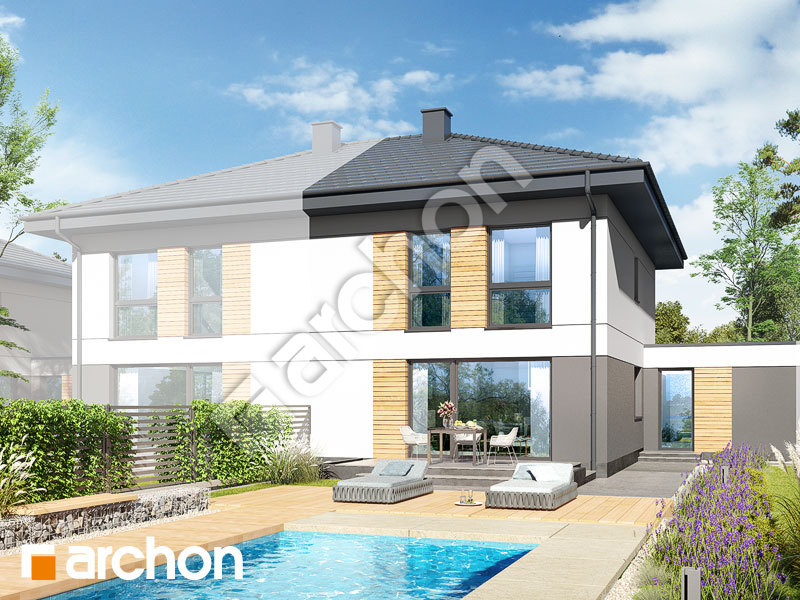

Wizualizacje
Dom w tunbergiach 5 (GS)
Elewacje
Dom w tunbergiach 5 (GS)
Wersje projektu
Dom w tunbergiach 5 (GS)
