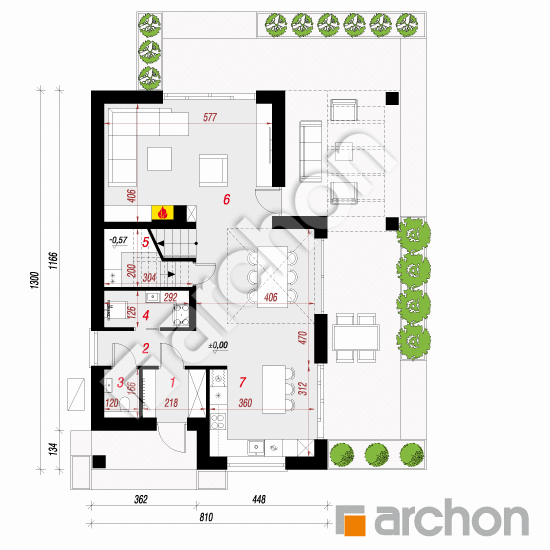

Rzut parteru - Dom w orliczkach 6 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
68,64 m² |
71,56 m² |
| 1. |
Wiatrołap |
3,47 |
|
| 2. |
Korytarz |
3,64 |
|
| 3. |
Toaleta |
1,88 |
|
| 4. |
Kotłownia |
3,51 |
|
| 5. |
Spiżarnia |
2,83 |
5,75 |
| 6. |
Salon + Jadalnia |
42,36 |
|
| 7. |
Kuchnia |
10,95 |
|

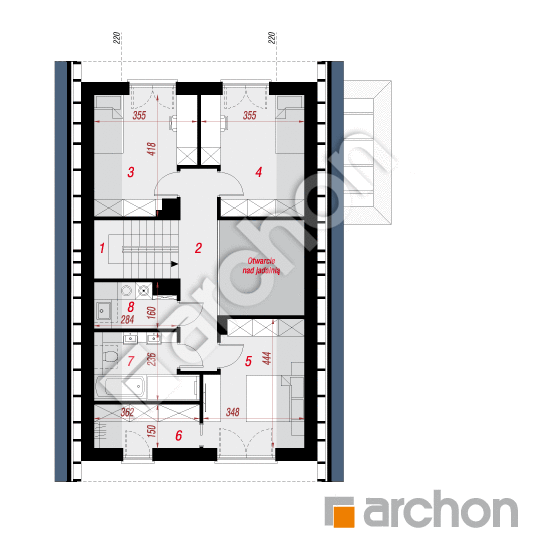

Rzut poddasza - Dom w orliczkach 6 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
62,90 m² |
71,09 m² |
| 1. |
Schody |
5,89 |
|
| 2. |
Korytarz |
8,67 |
|
| 3. |
Pokój |
11,04 |
12,92 |
| 4. |
Pokój |
11,47 |
13,35 |
| 5. |
Pokój |
11,86 |
13,86 |
| 6. |
Garderoba |
4,56 |
5,23 |
| 7. |
Łazienka |
6,11 |
7,17 |
| 8. |
Pralnia |
3,30 |
4,00 |
Przekrój

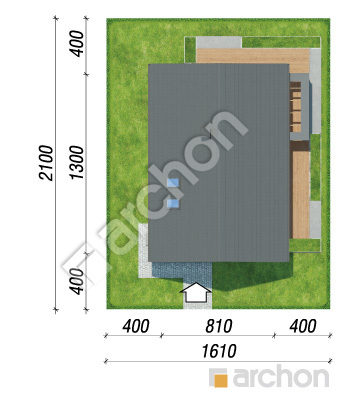

Sytuacja i obrys
Dom w orliczkach 6 (E) OZE
(128.03 +3.51m²)
Wymiary
|
Powierzchnia domu
|
128,03 m² |
|
Powierzchnia kotłowni
|
3,51 m² |
|
Powierzchnia zabudowy
|
105,72 m² |
|
Powierzchnia podłóg
|
142,65 m² |
|
Kubatura
|
709,70 m³ |
|
Wysokość
|
8,44 m |
|
Minimalne wymiary działki
|
16,1 x 21,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
140 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 223 000,00 zł | |
| Roboty wykończeniowe | 216 000,00 zł | |
| Instalacje wewnętrzne | 102 700,00 zł | |
| Ogółem - całkowity koszt budowy | 591 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 417 120,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 91 700,00 zł | |
| Ogółem - całkowity koszt budowy | 528 500,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 422 800,00 zł | |

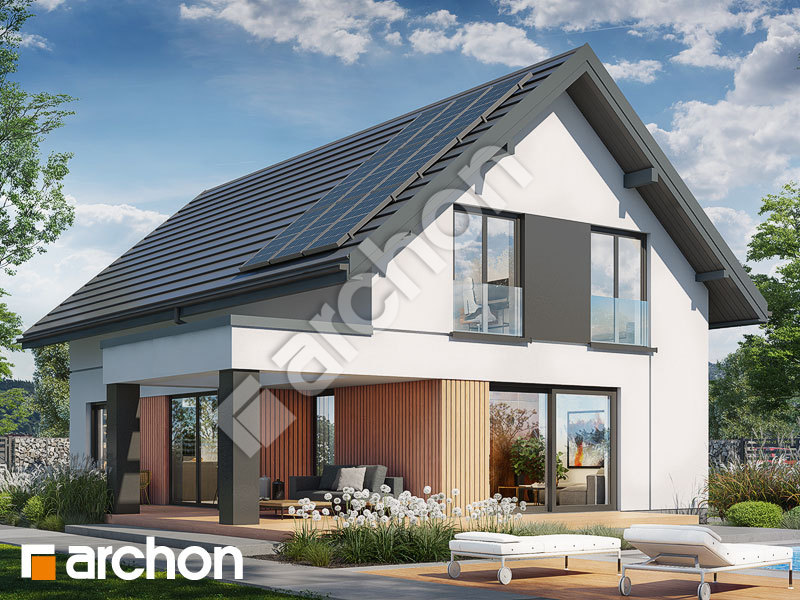

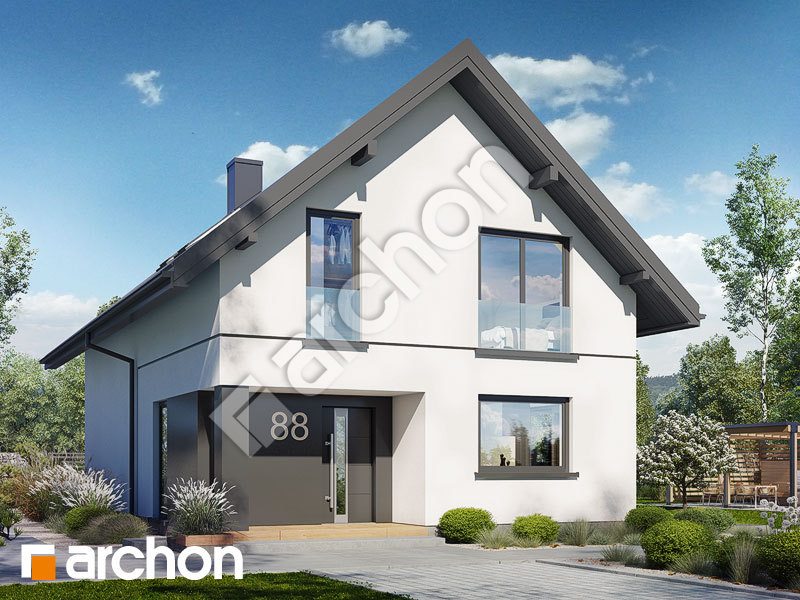

Wizualizacje
Dom w orliczkach 6 (E) OZE

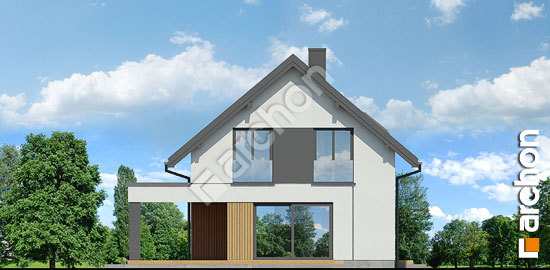

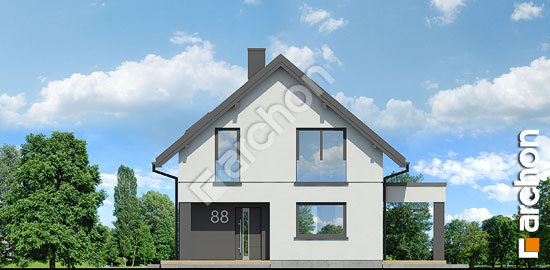

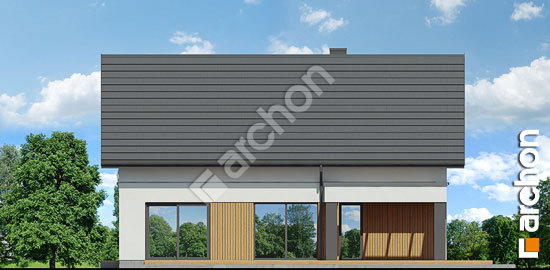

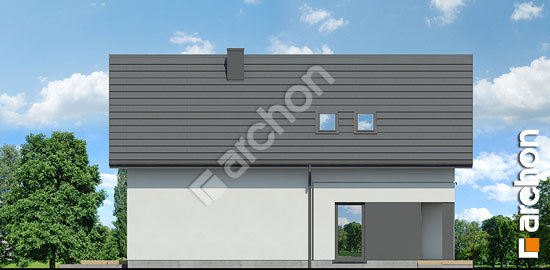

Elewacje
Dom w orliczkach 6 (E) OZE
