Rzut parteru - Dom w arekach (G)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
109,34 m² |
112,67 m² |
| 1. |
Wiatrołap |
6,73 |
7,86 |
| 2. |
Korytarz |
3,25 |
|
| 3. |
Toaleta |
1,47 |
3,67 |
| 4. |
Łazienka |
4,22 |
|
| 5. |
Garderoba |
5,13 |
|
| 6. |
Pokój |
14,53 |
|
| 7. |
Kotłownia |
5,78 |
|
| 8. |
Salon + Jadalnia |
28,18 |
|
| 9. |
Kuchnia |
10,78 |
|
| 10. |
Spiżarnia |
1,91 |
|
| 11. |
Garaż |
27,36 |
|

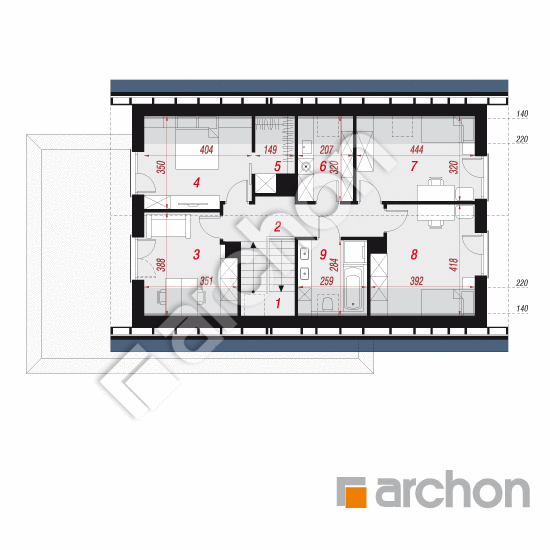

Rzut poddasza - Dom w arekach (G)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
73,31 m² |
85,32 m² |
| 1. |
Schody |
5,79 |
|
| 2. |
Korytarz |
7,92 |
|
| 3. |
Gabinet |
10,26 |
12,18 |
| 4. |
Pokój |
11,27 |
13,47 |
| 5. |
Garderoba |
2,80 |
3,60 |
| 6. |
Pralnia |
5,29 |
6,41 |
| 7. |
Pokój |
11,47 |
13,89 |
| 8. |
Pokój |
12,78 |
14,93 |
| 9. |
Łazienka |
5,73 |
7,13 |
Przekrój
Sytuacja i obrys
Dom w arekach (G)
(149.51 +5.78 +27.36m²)
Wymiary
|
Powierzchnia domu
|
149,51 m² |
|
Powierzchnia kotłowni
|
5,78 m² |
|
Powierzchnia garażu
|
27,36 m² |
|
Powierzchnia zabudowy
|
148,72 m² |
|
Powierzchnia podłóg
|
197,99 m² |
|
Kubatura
|
875,84 m³ |
|
Wysokość
|
8,49 m |
|
Minimalne wymiary działki
|
25,25 x 18,1 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
131 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy, możliwość zamiany na paliwo stałe po adaptacji
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 71 000,00 zł | |
| Ogółem - całkowity koszt budowy | 664 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 531 200,00 zł | |
Wizualizacje
Dom w arekach (G)
Elewacje
Dom w arekach (G)
Wersje projektu
Dom w arekach (G)
