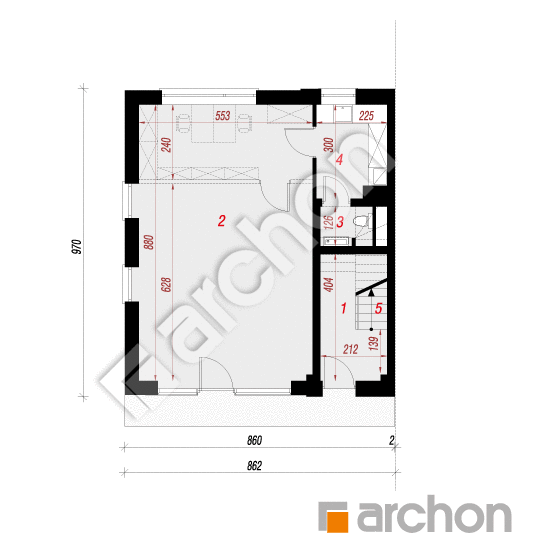

Rzut parteru - Dom w junach (B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
67,90 m² |
70,31 m² |
| 1. |
Wiatrołap |
5,94 |
7,90 |
| 2. |
Pom. usługowe |
48,05 |
|
| 3. |
Toaleta |
2,05 |
2,50 |
| 4. |
Pom. gospodarcze |
6,22 |
|
| 5. |
Schody |
5,64 |
|
Rzut piętra - Dom w junach (B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
64,51 m² |
0,00 m² |
| 1. |
Korytarz |
0,94 |
|
| 2. |
Hol |
8,76 |
|
| 3. |
Kuchnia |
8,86 |
|
| 4. |
Salon + Jadalnia |
25,24 |
|
| 5. |
Pokój |
9,72 |
|
| 6. |
Łazienka |
2,99 |
|
| 7. |
Kotłownia |
2,74 |
|
| 8. |
Schody |
5,26 |
|
Rzut poddasza - Dom w junach (B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
52,73 m² |
59,15 m² |
| 1. |
Korytarz |
7,08 |
|
| 2. |
Łazienka |
6,28 |
7,26 |
| 3. |
Pokój |
14,71 |
16,96 |
| 4. |
Pokój |
13,20 |
15,17 |
| 5. |
Pokój |
11,46 |
12,68 |
Przekrój
Sytuacja i obrys
Dom w junach (B)
(182.4 +2.74m²)
Wymiary
|
Powierzchnia domu
|
182,40 m² |
|
Powierzchnia kotłowni
|
2,74 m² |
|
Powierzchnia zabudowy
|
84,07 m² |
|
Powierzchnia podłóg
|
193,97 m² |
|
Kubatura
|
846,63 m³ |
|
Wysokość
|
11,62 m |
|
Minimalne wymiary działki
|
12,62 x 17,7 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
137 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 270 300,00 zł | |
| Roboty wykończeniowe | 240 200,00 zł | |
| Instalacje wewnętrzne | 69 000,00 zł | |
| Ogółem - całkowity koszt budowy | 643 800,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 429 560,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 52 000,00 zł | |
| Ogółem - całkowity koszt budowy | 423 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 338 640,00 zł | |
Wizualizacje
Dom w junach (B)
Elewacje
Dom w junach (B)
