Rzut parteru - Dom w gryce 2 (G2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
108,82 m² |
111,34 m² |
| 1. |
Wiatrołap |
3,89 |
|
| 2. |
Hol |
3,79 |
|
| 3. |
Pokój |
9,40 |
|
| 4. |
Łazienka |
2,94 |
|
| 5. |
Spiżarnia |
2,62 |
|
| 6. |
Kuchnia |
12,17 |
|
| 7. |
Salon + Jadalnia |
34,39 |
36,38 |
| 8. |
Kotłownia |
3,86 |
4,39 |
| 9. |
Garaż |
35,76 |
|
Rzut poddasza - Dom w gryce 2 (G2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
69,58 m² |
81,39 m² |
| 1. |
Schody |
3,97 |
|
| 2. |
Korytarz |
10,33 |
|
| 3. |
Pokój |
11,82 |
13,90 |
| 4. |
Pokój |
11,50 |
13,58 |
| 5. |
Pokój |
10,27 |
12,91 |
| 6. |
Pralnia |
4,49 |
|
| 7. |
Garderoba |
2,14 |
3,17 |
| 8. |
Pokój |
9,16 |
11,61 |
| 9. |
Łazienka |
5,90 |
7,43 |
Przekrój
Sytuacja i obrys
Dom w gryce 2 (G2)
(138.78 +3.86 +35.76m²)
Wymiary
|
Powierzchnia domu
|
138,78 m² |
|
Powierzchnia kotłowni
|
3,86 m² |
|
Powierzchnia garażu
|
35,76 m² |
|
Powierzchnia zabudowy
|
141,17 m² |
|
Powierzchnia podłóg
|
192,73 m² |
|
Kubatura
|
873,82 m³ |
|
Wysokość
|
8,52 m |
|
Minimalne wymiary działki
|
20,7 x 21,02 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
130 cm
|
|
dach
|
dwuspadowy, nachylenie 38 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 299 000,00 zł | |
| Roboty wykończeniowe | 254 800,00 zł | |
| Instalacje wewnętrzne | 74 400,00 zł | |
| Ogółem - całkowity koszt budowy | 694 700,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 479 500,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 65 300,00 zł | |
| Ogółem - całkowity koszt budowy | 609 500,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 487 600,00 zł | |

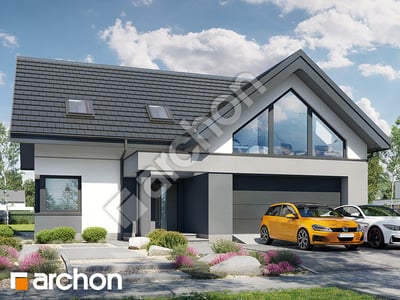

Wizualizacje
Dom w gryce 2 (G2)
Elewacje
Dom w gryce 2 (G2)
Wersje projektu
Dom w gryce 2 (G2)
