Rzut parteru - Dom pod agawami 2 (S) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
70,55 m² |
73,09 m² |
| 1. |
Wiatrołap |
4,29 |
|
| 2. |
Hol |
2,88 |
|
| 3. |
Spiżarnia |
1,52 |
|
| 4. |
Kuchnia |
5,66 |
|
| 5. |
Salon + Jadalnia |
23,94 |
|
| 6. |
Schody |
4,23 |
|
| 7. |
Toaleta |
1,02 |
1,54 |
| 8. |
Kotłownia |
9,50 |
11,52 |
| 9. |
Garaż |
17,51 |
17,51 |

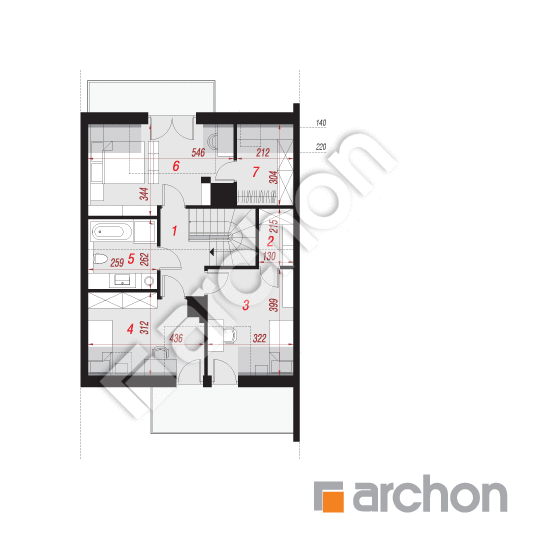

Rzut poddasza - Dom pod agawami 2 (S) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
55,65 m² |
61,78 m² |
| 1. |
Hol |
4,91 |
4,91 |
| 2. |
Garderoba |
2,66 |
2,66 |
| 3. |
Pokój |
11,37 |
12,56 |
| 4. |
Pokój |
10,45 |
12,37 |
| 5. |
Łazienka |
6,58 |
6,58 |
| 6. |
Pokój |
14,65 |
16,46 |
| 7. |
Garderoba |
5,03 |
6,24 |
Przekrój
Sytuacja i obrys
Dom pod agawami 2 (S) ver.2
(99.19 +9.5 +17.51m²)
Wymiary
|
Powierzchnia domu
|
99,19 m² |
|
Powierzchnia kotłowni
|
9,50 m² |
|
Powierzchnia garażu
|
17,51 m² |
|
Powierzchnia zabudowy
|
91,93 m² |
|
Powierzchnia podłóg
|
134,87 m² |
|
Kubatura
|
645,43 m³ |
|
Wysokość
|
9,15 m |
|
Minimalne wymiary działki
|
8,22 x 20,05 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
129 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, blacha
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
Koszty budowy
| Stan surowy otwarty | 237 600,00 zł | |
| Roboty wykończeniowe | 182 100,00 zł | |
| Instalacje wewnętrzne | 54 100,00 zł | |
| Ogółem - całkowity koszt budowy | 505 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 342 020,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 36 600,00 zł | |
| Ogółem - całkowity koszt budowy | 298 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 238 480,00 zł | |
