Rzut parteru - Dom w sasankach 5 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
59,84 m² |
61,72 m² |
| 1. |
Wiatrołap |
2,74 |
|
| 2. |
Korytarz |
5,24 |
|
| 3. |
Kuchnia |
9,02 |
|
| 4. |
Salon |
23,29 |
|
| 5. |
Pokój |
11,12 |
|
| 6. |
Spiżarnia |
2,37 |
4,25 |
| 7. |
Łazienka |
3,40 |
|
| 8. |
Kotłownia |
2,66 |
|
Rzut poddasza - Dom w sasankach 5 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
50,45 m² |
62,00 m² |
| 1. |
Schody |
4,33 |
|
| 2. |
Hol |
6,13 |
|
| 3. |
Pokój |
10,44 |
13,41 |
| 4. |
Pokój |
9,11 |
11,40 |
| 5. |
Łazienka |
4,40 |
6,43 |
| 6. |
Pokój |
8,12 |
10,25 |
| 7. |
Pokój |
7,92 |
10,05 |
Przekrój
Sytuacja i obrys
Dom w sasankach 5 (E) OZE
(107.63 +2.66m²)
Wymiary
|
Powierzchnia domu
|
107,63 m² |
|
Powierzchnia kotłowni
|
2,66 m² |
|
Powierzchnia zabudowy
|
82,27 m² |
|
Powierzchnia podłóg
|
123,72 m² |
|
Kubatura
|
556,78 m³ |
|
Wysokość
|
8,16 m |
|
Minimalne wymiary działki
|
15,8 x 18,5 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
120 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 189 600,00 zł | |
| Roboty wykończeniowe | 186 500,00 zł | |
| Instalacje wewnętrzne | 95 200,00 zł | |
| Ogółem - całkowity koszt budowy | 509 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 360 560,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 87 000,00 zł | |
| Ogółem - całkowity koszt budowy | 467 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 373 600,00 zł | |

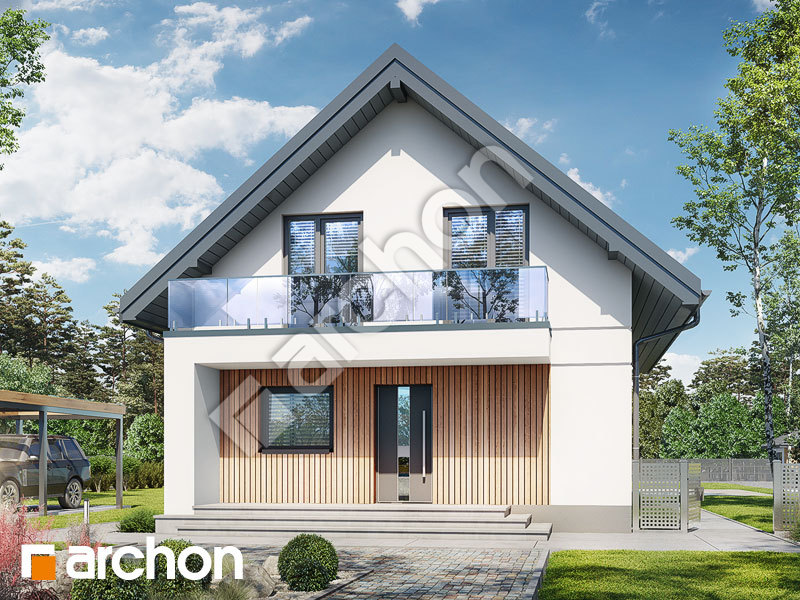

Wizualizacje
Dom w sasankach 5 (E) OZE
Elewacje
Dom w sasankach 5 (E) OZE
