Rzut parteru - Dom w winogronach 6 ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
64,62 m² |
67,12 m² |
| 1. |
Wiatrołap |
4,10 |
|
| 2. |
Hol |
1,73 |
|
| 3. |
Toaleta |
1,64 |
2,44 |
| 4. |
Salon + Jadalnia |
25,99 |
|
| 5. |
Kuchnia |
8,22 |
|
| 6. |
Kotłownia |
3,76 |
|
| 7. |
Garaż |
19,18 |
20,88 |
Rzut poddasza - Dom w winogronach 6 ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
57,22 m² |
66,80 m² |
| 1. |
Schody |
4,69 |
4,69 |
| 2. |
Hol |
3,82 |
3,82 |
| 3. |
Pokój |
9,61 |
10,86 |
| 4. |
Pokój |
10,22 |
11,77 |
| 5. |
Pokój |
9,01 |
10,38 |
| 6. |
Łazienka |
6,54 |
7,35 |
| 7. |
Pokój |
10,33 |
12,63 |
| 8. |
Garderoba |
3,00 |
5,30 |
Przekrój
Sytuacja i obrys
Dom w winogronach 6 ver.2
(98.9 +3.76 +19.18m²)
Wymiary
|
Powierzchnia domu
|
98,90 m² |
|
Powierzchnia kotłowni
|
3,76 m² |
|
Powierzchnia garażu
|
19,18 m² |
|
Powierzchnia zabudowy
|
91,57 m² |
|
Powierzchnia podłóg
|
133,92 m² |
|
Kubatura
|
602,60 m³ |
|
Wysokość
|
8,51 m |
|
Minimalne wymiary działki
|
18,06 x 18,1 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
153 cm
|
|
dach
|
dwuspadowy, nachylenie 45 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
Koszty budowy
| Stan surowy otwarty | 237 100,00 zł | |
| Roboty wykończeniowe | 192 700,00 zł | |
| Instalacje wewnętrzne | 57 200,00 zł | |
| Ogółem - całkowity koszt budowy | 533 900,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 360 380,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 41 600,00 zł | |
| Ogółem - całkowity koszt budowy | 338 800,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 271 040,00 zł | |
Wizualizacje
Dom w winogronach 6 ver.2

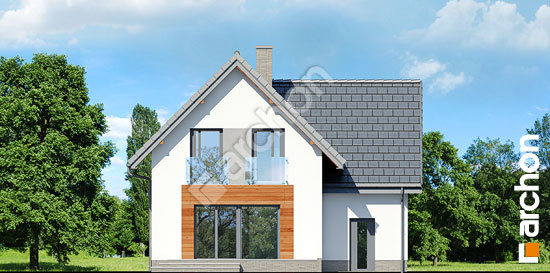

Elewacje
Dom w winogronach 6 ver.2
