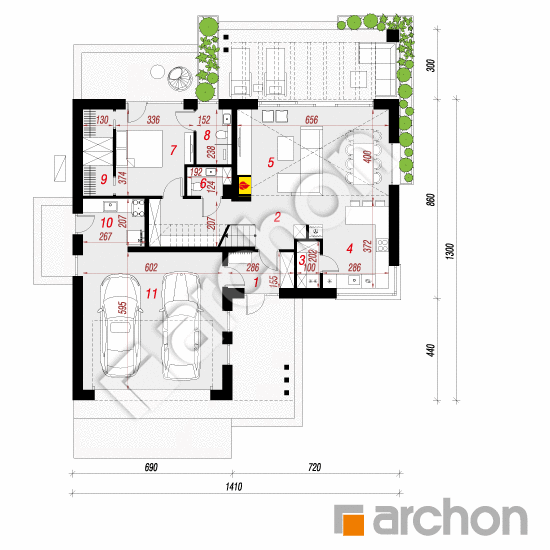

Rzut parteru - Dom w żywotnikach 3 (G2E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
116,93 m² |
119,63 m² |
| 1. |
Wiatrołap |
4,26 |
|
| 2. |
Hol |
10,36 |
13,06 |
| 3. |
Spiżarnia |
1,90 |
|
| 4. |
Kuchnia |
11,37 |
|
| 5. |
Salon + Jadalnia |
25,78 |
|
| 6. |
Toaleta |
2,07 |
|
| 7. |
Pokój |
11,74 |
|
| 8. |
Łazienka |
3,46 |
|
| 9. |
Garderoba |
4,66 |
|
| 10. |
Kotłownia |
5,99 |
|
| 11. |
Garaż |
35,34 |
|
Rzut poddasza - Dom w żywotnikach 3 (G2E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
62,22 m² |
71,10 m² |
| 1. |
Schody |
4,32 |
|
| 2. |
Hol |
7,53 |
|
| 3. |
Łazienka |
6,47 |
7,37 |
| 4. |
Pokój |
12,77 |
14,83 |
| 5. |
Pokój |
9,07 |
10,32 |
| 6. |
Garderoba |
2,69 |
3,76 |
| 7. |
Pralnia |
5,30 |
6,83 |
| 8. |
Pokój |
14,07 |
16,14 |
Przekrój
Sytuacja i obrys
Dom w żywotnikach 3 (G2E) OZE
(137.82 +5.99 +35.34m²)
Wymiary
|
Powierzchnia domu
|
137,82 m² |
|
Powierzchnia kotłowni
|
5,99 m² |
|
Powierzchnia garażu
|
35,34 m² |
|
Powierzchnia zabudowy
|
152,16 m² |
|
Powierzchnia podłóg
|
190,73 m² |
|
Kubatura
|
938,48 m³ |
|
Wysokość
|
8,67 m |
|
Minimalne wymiary działki
|
22,1 x 21,5 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
140 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 128 000,00 zł | |
| Ogółem - całkowity koszt budowy | 770 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 616 000,00 zł | |
Wizualizacje
Dom w żywotnikach 3 (G2E) OZE

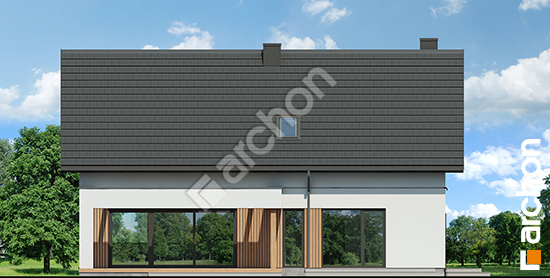

Elewacje
Dom w żywotnikach 3 (G2E) OZE
