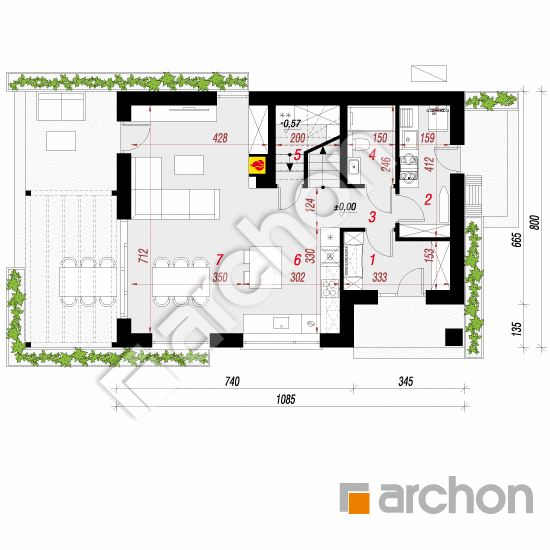

Rzut parteru - Dom w fiołkach 5 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
59,53 m² |
61,93 m² |
| 1. |
Wiatrołap |
5,38 |
|
| 2. |
Kotłownia |
6,32 |
|
| 3. |
Hol |
4,81 |
|
| 4. |
Łazienka |
3,53 |
|
| 5. |
Spiżarnia |
2,23 |
4,63 |
| 6. |
Kuchnia |
9,90 |
|
| 7. |
Salon + Jadalnia |
27,36 |
|

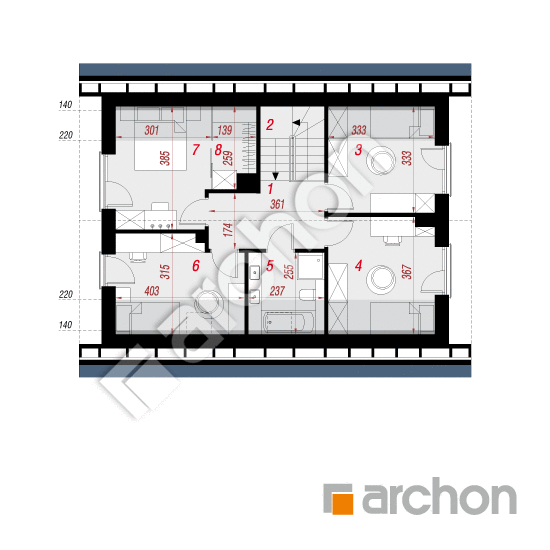

Rzut poddasza - Dom w fiołkach 5 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
55,95 m² |
65,86 m² |
| 1. |
Hol |
6,83 |
|
| 2. |
Schody |
4,76 |
|
| 3. |
Pokój |
8,93 |
10,82 |
| 4. |
Pokój |
9,86 |
11,75 |
| 5. |
Łazienka |
4,51 |
5,85 |
| 6. |
Pokój |
9,28 |
11,58 |
| 7. |
Pokój |
9,37 |
11,09 |
| 8. |
Garderoba |
2,41 |
3,18 |
Przekrój

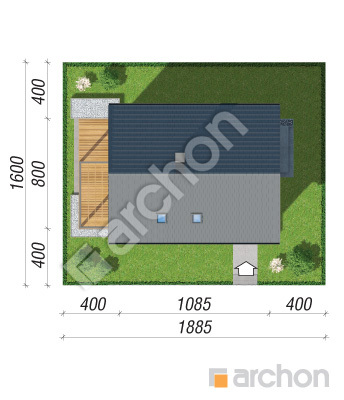

Sytuacja i obrys
Dom w fiołkach 5 (E) OZE
(109.16 +6.32m²)
Wymiary
|
Powierzchnia domu
|
109,16 m² |
|
Powierzchnia kotłowni
|
6,32 m² |
|
Powierzchnia zabudowy
|
87,18 m² |
|
Powierzchnia podłóg
|
127,79 m² |
|
Kubatura
|
571,30 m³ |
|
Wysokość
|
8,26 m |
|
Minimalne wymiary działki
|
18,85 x 16,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
130 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Koszty budowy
| Stan surowy otwarty | 187 900,00 zł | |
| Roboty wykończeniowe | 177 200,00 zł | |
| Instalacje wewnętrzne | 89 900,00 zł | |
| Ogółem - całkowity koszt budowy | 498 400,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 354 000,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 86 000,00 zł | |
| Ogółem - całkowity koszt budowy | 469 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 375 200,00 zł | |
Wizualizacje
Dom w fiołkach 5 (E) OZE

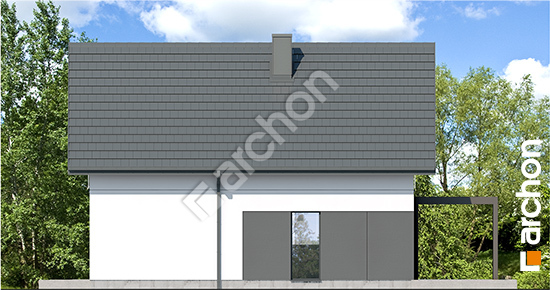

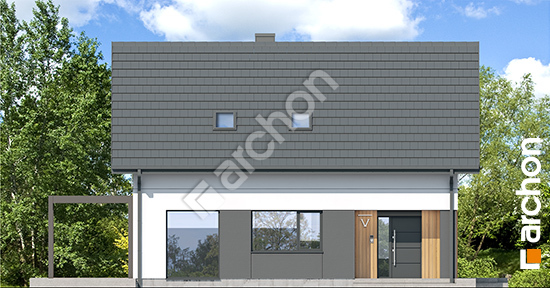

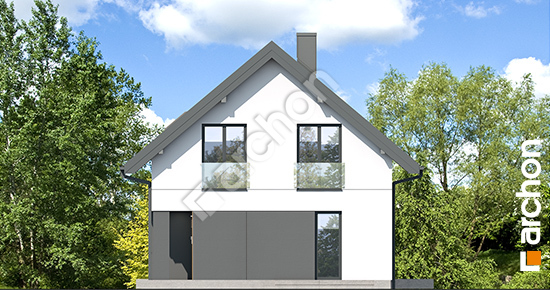

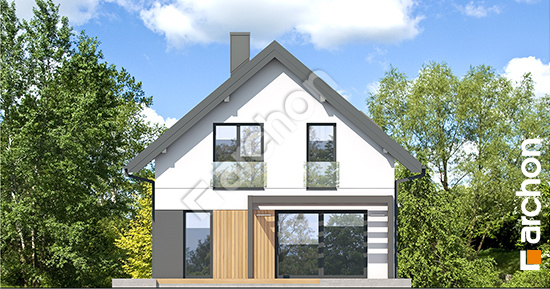

Elewacje
Dom w fiołkach 5 (E) OZE
