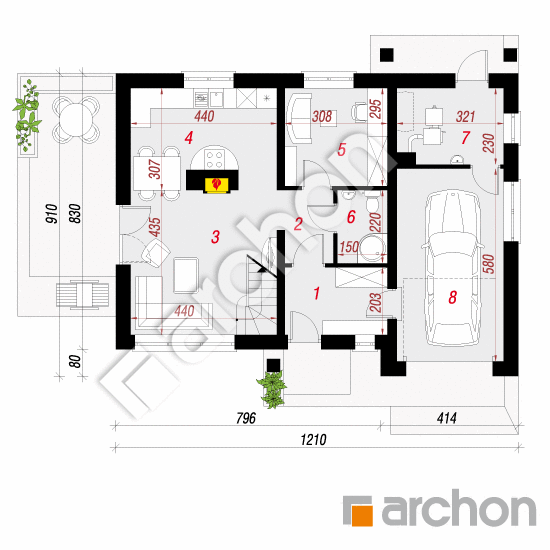

Rzut parteru - Dom w poziomkach 5 (GN) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
75,43 m² |
77,49 m² |
| 1. |
Wiatrołap |
6,05 |
|
| 2. |
Hol |
3,08 |
|
| 3. |
Salon |
17,53 |
19,59 |
| 4. |
Kuchnia |
11,62 |
|
| 5. |
Pokój |
8,81 |
|
| 6. |
Łazienka |
3,12 |
|
| 7. |
Kotłownia |
6,95 |
|
| 8. |
Garaż |
18,27 |
|
Rzut poddasza - Dom w poziomkach 5 (GN) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
59,37 m² |
77,44 m² |
| 1. |
Schody |
3,51 |
3,51 |
| 2. |
Hol |
5,14 |
5,14 |
| 3. |
Pokój |
11,41 |
13,89 |
| 4. |
Pokój |
8,44 |
12,29 |
| 5. |
Łazienka |
5,00 |
7,25 |
| 6. |
Garderoba |
4,19 |
6,78 |
| 7. |
Pokój |
13,39 |
17,65 |
| 8. |
Pokój |
8,29 |
10,93 |
Przekrój

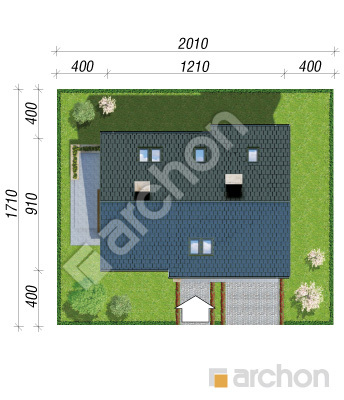

Sytuacja i obrys
Dom w poziomkach 5 (GN) ver.2
(109.58 +6.95 +18.27m²)
Wymiary
|
Powierzchnia domu
|
109,58 m² |
|
Powierzchnia kotłowni
|
6,95 m² |
|
Powierzchnia garażu
|
18,27 m² |
|
Powierzchnia zabudowy
|
104,59 m² |
|
Powierzchnia podłóg
|
154,93 m² |
|
Kubatura
|
661,40 m³ |
|
Wysokość
|
8,27 m |
|
Minimalne wymiary działki
|
20,1 x 17,1 m |
Technologia i konstrukcja
|
Ściany
|
cegła wapienno piaskowa SILKA 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
106 cm
|
|
dach
|
dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
Koszty budowy
| Stan surowy otwarty | 256 900,00 zł | |
| Roboty wykończeniowe | 224 600,00 zł | |
| Instalacje wewnętrzne | 62 900,00 zł | |
| Ogółem - całkowity koszt budowy | 587 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 400 360,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | 122 530,00 zł | |
| Instalacje wewnętrzne | 37 291,00 zł | |
| Ogółem - całkowity koszt budowy | 303 662,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 242 929,60 zł | |
Wizualizacje
Dom w poziomkach 5 (GN) ver.2

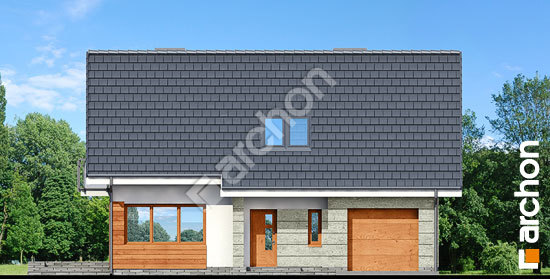

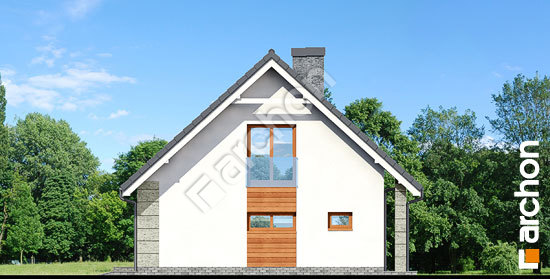

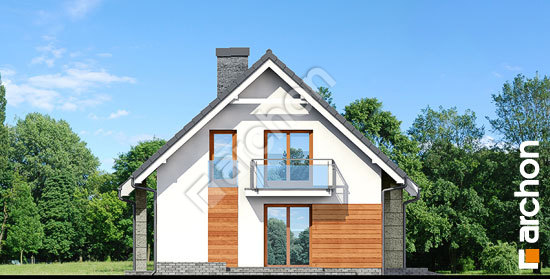

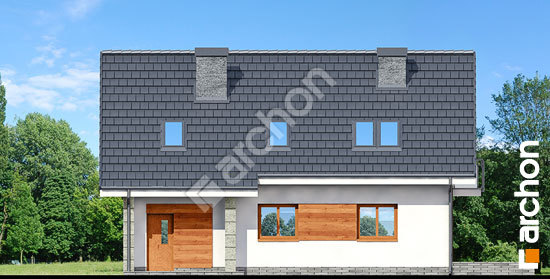

Elewacje
Dom w poziomkach 5 (GN) ver.2
Wersje projektu
Dom w poziomkach 5 (GN) ver.2
