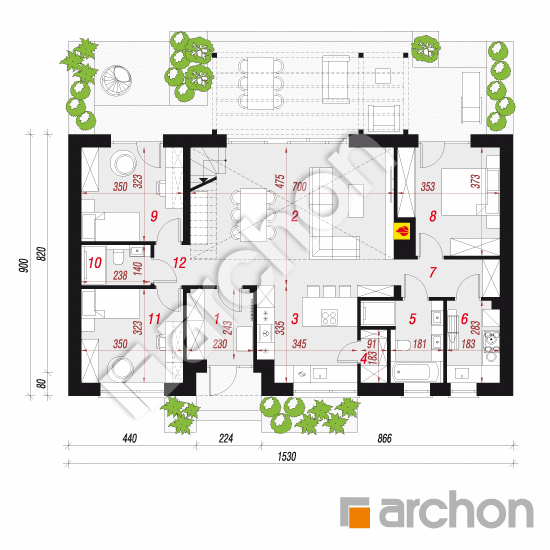

Rzut parteru - Dom w kotewkach (E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
103,22 m² |
105,85 m² |
| 1. |
Wiatrołap |
5,41 |
|
| 2. |
Salon + Jadalnia |
30,57 |
33,20 |
| 3. |
Kuchnia |
11,47 |
|
| 4. |
Spiżarnia |
1,56 |
|
| 5. |
Łazienka |
5,78 |
|
| 6. |
Kotłownia |
4,91 |
|
| 7. |
Hol |
4,49 |
|
| 8. |
Pokój |
12,05 |
|
| 9. |
Pokój |
11,04 |
|
| 10. |
Łazienka |
3,18 |
|
| 11. |
Pokój |
11,06 |
|
| 12. |
Hol |
1,70 |
|

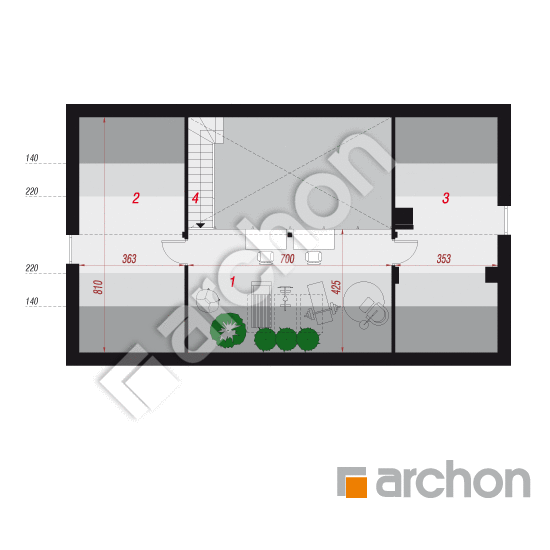

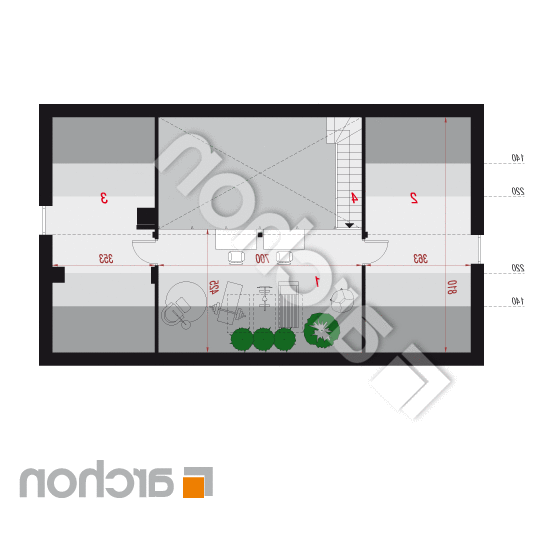

Rzut poddasza - Dom w kotewkach (E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
44,28 m² |
89,39 m² |
| 1. |
Antresola |
14,51 |
29,40 |
| 2. |
Strych ocieplony |
13,53 |
28,89 |
| 3. |
Strych ocieplony |
12,60 |
27,46 |
| 4. |
Schody |
3,64 |
|
Przekrój

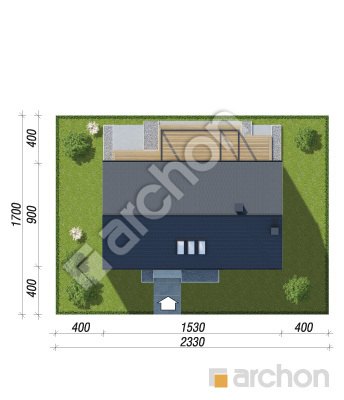

Sytuacja i obrys
Dom w kotewkach (E)
(116.46 +4.91 +26.13m²)
Wymiary
|
Powierzchnia domu
|
116,46 m² |
|
Powierzchnia kotłowni
|
4,91 m² |
|
Powierzchnia strychu
|
26,13 m² |
|
Powierzchnia zabudowy
|
138,19 m² |
|
Powierzchnia podłóg
|
195,24 m² |
|
Kubatura
|
759,87 m³ |
|
Wysokość
|
7,09 m |
|
Minimalne wymiary działki
|
23,3 x 17,0 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
29 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, blacha dachówkowa
|
|
kocioł
|
gazowy, możliwość zamiany na paliwo stałe po adaptacji
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 85 000,00 zł | |
| Ogółem - całkowity koszt budowy | 604 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 483 200,00 zł | |
Wizualizacje
Dom w kotewkach (E)

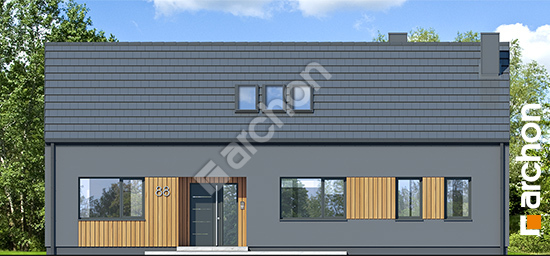

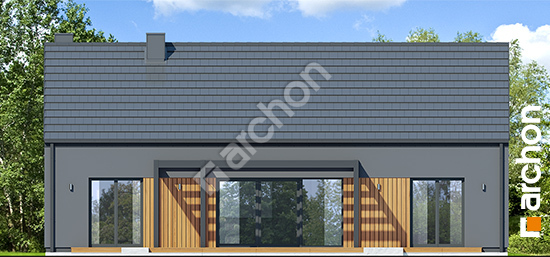

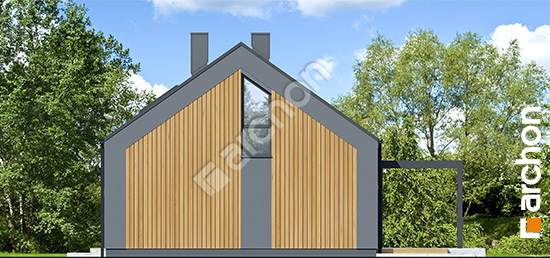

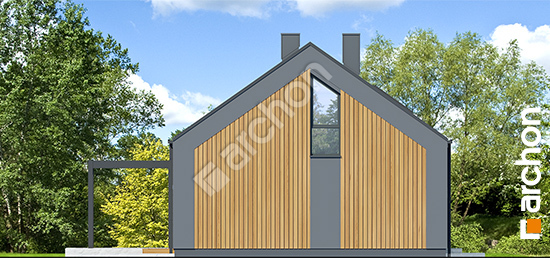

Elewacje
Dom w kotewkach (E)

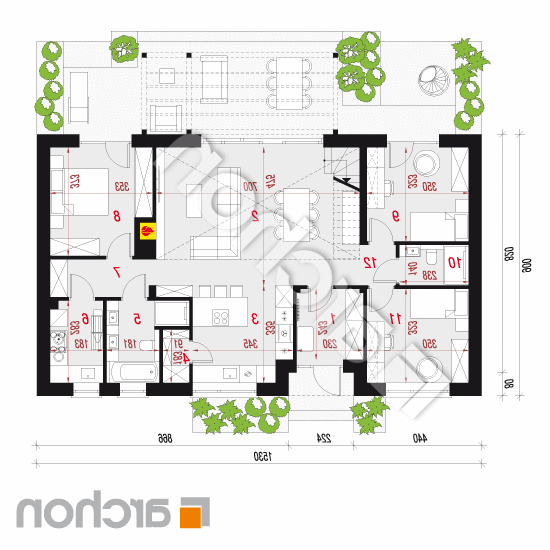

Wersje projektu
