Rzut parteru - Dom w zielistkach OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
67,40 m² |
71,06 m² |
| 1. |
Wiatrołap |
5,36 |
|
| 2. |
Hol |
6,21 |
|
| 3. |
Kuchnia |
8,60 |
|
| 4. |
Salon |
20,29 |
|
| 5. |
Schody |
5,69 |
|
| 6. |
Schowek |
1,58 |
5,24 |
| 7. |
Pokój |
8,89 |
|
| 8. |
Łazienka |
3,69 |
|
| 9. |
Kotłownia |
7,09 |
|
Rzut poddasza - Dom w zielistkach OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
49,94 m² |
59,36 m² |
| 1. |
Pokój |
11,29 |
13,12 |
| 2. |
Pokój |
13,01 |
15,05 |
| 3. |
Korytarz |
4,08 |
|
| 4. |
Pokój |
9,21 |
10,64 |
| 5. |
Łazienka |
7,89 |
10,44 |
| 6. |
Garderoba |
4,46 |
6,03 |
Przekrój
Sytuacja i obrys
Dom w zielistkach OZE
(110.25 +7.09m²)
Wymiary
|
Powierzchnia domu
|
110,25 m² |
|
Powierzchnia kotłowni
|
7,09 m² |
|
Powierzchnia zabudowy
|
86,07 m² |
|
Powierzchnia podłóg
|
130,42 m² |
|
Kubatura
|
570,84 m³ |
|
Wysokość
|
8,55 m |
|
Minimalne wymiary działki
|
18,2 x 16,7 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
133 cm
|
|
dach
|
dwuspadowy, nachylenie 42 st. , więźba drewniana, blacha dachówkowa
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 154 400,00 zł | |
| Roboty wykończeniowe | 174 500,00 zł | |
| Instalacje wewnętrzne | 70 000,00 zł | |
| Ogółem - całkowity koszt budowy | 438 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 304 200,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 56 600,00 zł | |
| Ogółem - całkowity koszt budowy | 351 700,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 281 360,00 zł | |

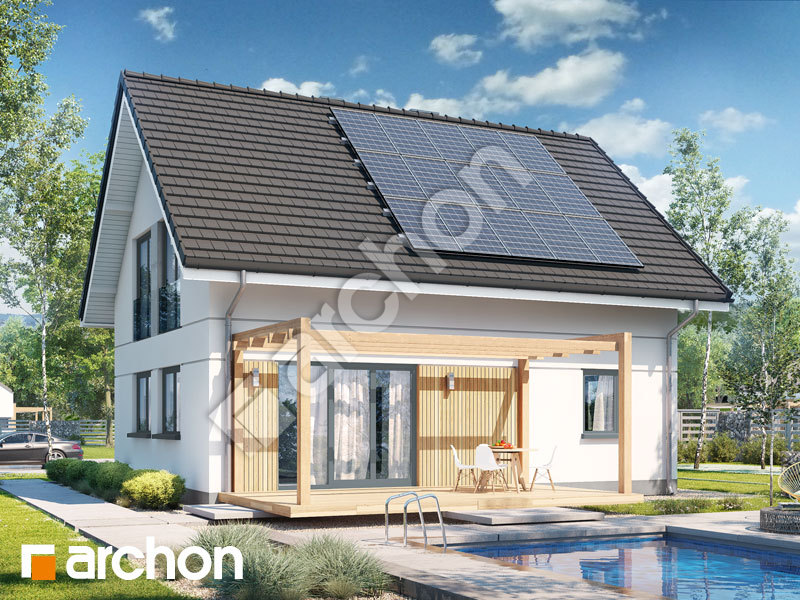

Wizualizacje
Dom w zielistkach OZE
Elewacje
Dom w zielistkach OZE
Wersje projektu
Dom w zielistkach OZE
