Rzut parteru - Willa Julia 10 (B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
95,33 m² |
97,18 m² |
| 1. |
Wiatrołap |
4,66 |
|
| 2. |
Korytarz |
5,76 |
|
| 3. |
Kuchnia |
12,11 |
|
| 4. |
Salon + Jadalnia |
42,64 |
|
| 5. |
Łazienka |
3,63 |
|
| 6. |
Garaż |
19,13 |
|
| 7. |
Kotłownia |
5,16 |
7,01 |
| 8. |
Spiżarnia |
2,24 |
|

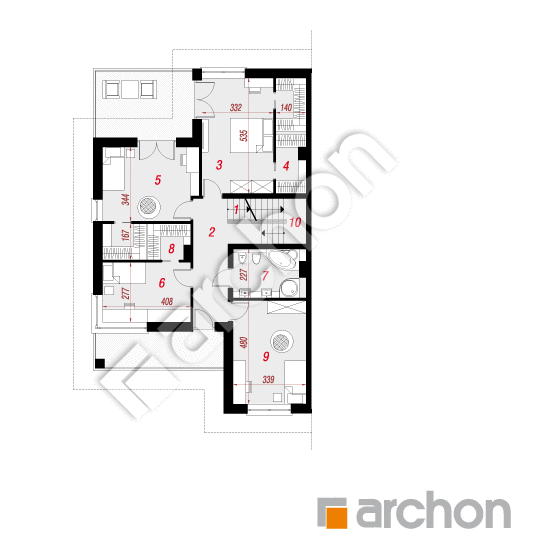

Rzut piętra - Willa Julia 10 (B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
103,50 m² |
0,00 m² |
| 1. |
Schody |
5,83 |
|
| 2. |
Korytarz |
10,58 |
|
| 3. |
Pokój |
17,53 |
|
| 4. |
Garderoba |
6,98 |
|
| 5. |
Pokój |
14,63 |
|
| 6. |
Pokój |
11,03 |
|
| 7. |
Łazienka |
7,21 |
|
| 8. |
Garderoba |
6,36 |
|
| 9. |
Pokój |
15,95 |
|
| 10. |
Schody |
7,40 |
|
Przekrój
Sytuacja i obrys
Willa Julia 10 (B)
(174.54 +5.16 +19.13m²)
Wymiary
|
Powierzchnia domu
|
174,54 m² |
|
Powierzchnia kotłowni
|
5,16 m² |
|
Powierzchnia garażu
|
19,13 m² |
|
Powierzchnia zabudowy
|
135,94 m² |
|
Powierzchnia podłóg
|
200,68 m² |
|
Kubatura
|
1 077,95 m³ |
|
Wysokość
|
9,68 m |
|
Minimalne wymiary działki
|
14,14 x 24,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
dach
|
czterospadowy, nachylenie 25 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 352 500,00 zł | |
| Roboty wykończeniowe | 285 000,00 zł | |
| Instalacje wewnętrzne | 84 300,00 zł | |
| Ogółem - całkowity koszt budowy | 787 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 540 800,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 65 300,00 zł | |
| Ogółem - całkowity koszt budowy | 531 800,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 425 440,00 zł | |

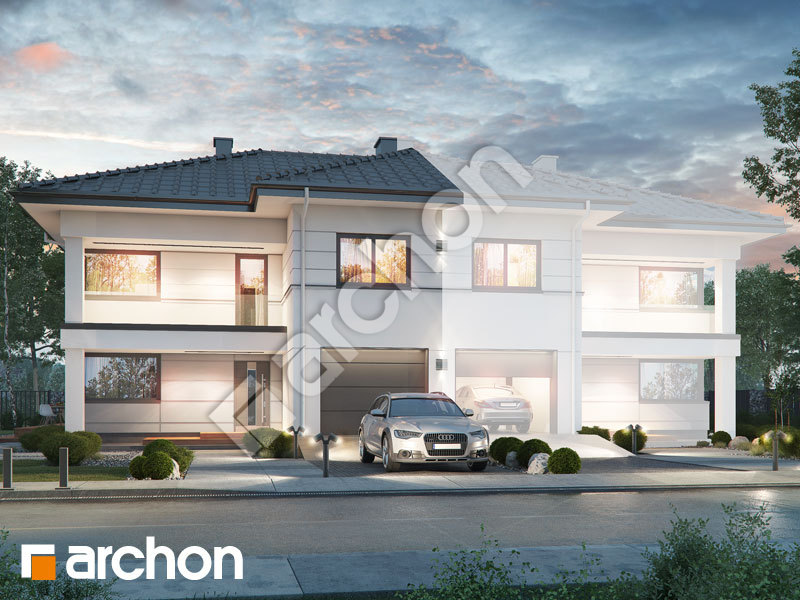

Wizualizacje
Willa Julia 10 (B)
Elewacje
Willa Julia 10 (B)
Wersje projektu
Willa Julia 10 (B)
