Rzut parteru - Dom w malinówkach 34 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
65,03 m² |
68,11 m² |
| 1. |
Wiatrołap |
4,07 |
4,07 |
| 2. |
Salon + Jadalnia |
29,01 |
29,01 |
| 3. |
Kuchnia |
12,22 |
12,22 |
| 4. |
Spiżarnia |
2,44 |
5,52 |
| 5. |
Pokój |
9,15 |
9,15 |
| 6. |
Łazienka |
3,86 |
3,86 |
| 7. |
Kotłownia |
4,28 |
4,28 |
Rzut poddasza - Dom w malinówkach 34 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
59,53 m² |
70,51 m² |
| 1. |
Schody |
5,49 |
5,49 |
| 2. |
Korytarz |
6,69 |
6,69 |
| 3. |
Pokój |
11,74 |
14,17 |
| 4. |
Pokój |
11,74 |
14,17 |
| 5. |
Garderoba |
2,71 |
3,61 |
| 6. |
Pralnia |
4,32 |
5,80 |
| 7. |
Łazienka |
6,67 |
7,90 |
| 8. |
Pokój |
10,17 |
12,68 |
Przekrój
Sytuacja i obrys
Dom w malinówkach 34 (E) OZE
(120.28 +4.28m²)
Wymiary
|
Powierzchnia domu
|
120,28 m² |
|
Powierzchnia kotłowni
|
4,28 m² |
|
Powierzchnia zabudowy
|
93,05 m² |
|
Powierzchnia podłóg
|
138,62 m² |
|
Kubatura
|
604,90 m³ |
|
Wysokość
|
8,25 m |
|
Minimalne wymiary działki
|
19,3 x 16,2 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
127 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, blacha dachówkowa
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 90 000,00 zł | |
| Ogółem - całkowity koszt budowy | 498 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 398 400,00 zł | |
Wizualizacje
Dom w malinówkach 34 (E) OZE

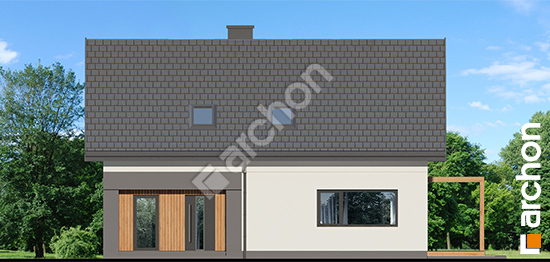

Elewacje
Dom w malinówkach 34 (E) OZE
Wersje projektu
Dom w malinówkach 34 (E) OZE
