Rzut parteru - Dom w ramii (AE) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
57,06 m² |
57,60 m² |
| 1. |
Wiatrołap |
3,99 |
|
| 2. |
Korytarz |
4,80 |
|
| 3. |
Kotłownia |
8,12 |
|
| 4. |
Toaleta |
1,03 |
1,57 |
| 5. |
Salon + Jadalnia |
25,48 |
|
| 6. |
Kuchnia |
11,61 |
|
| 7. |
Spiżarnia |
2,03 |
|

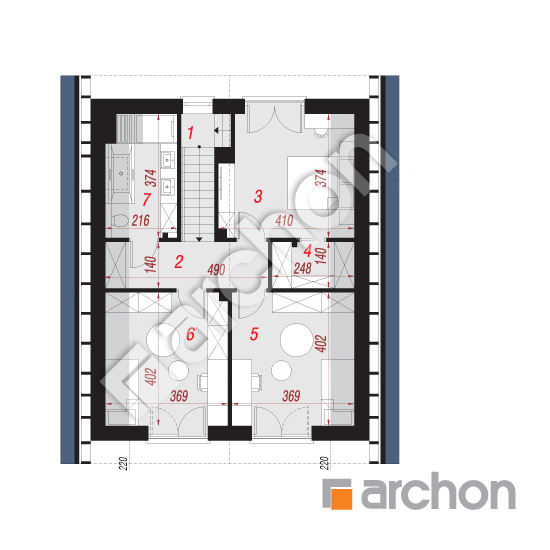

Rzut poddasza - Dom w ramii (AE) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
58,78 m² |
65,08 m² |
| 1. |
Schody |
4,45 |
|
| 2. |
Korytarz |
6,16 |
6,63 |
| 3. |
Pokój |
12,92 |
14,21 |
| 4. |
Garderoba |
2,81 |
3,29 |
| 5. |
Pokój |
13,14 |
14,53 |
| 6. |
Pokój |
13,07 |
14,46 |
| 7. |
Łazienka |
6,23 |
7,51 |
Przekrój
Sytuacja i obrys
Dom w ramii (AE) OZE
(107.72 +8.12m²)
Wymiary
|
Powierzchnia domu
|
107,72 m² |
|
Powierzchnia kotłowni
|
8,12 m² |
|
Powierzchnia zabudowy
|
86,90 m² |
|
Powierzchnia podłóg
|
122,68 m² |
|
Kubatura
|
596,50 m³ |
|
Wysokość
|
8,65 m |
|
Minimalne wymiary działki
|
16,4 x 18,3 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
160 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 178 600,00 zł | |
| Roboty wykończeniowe | 179 000,00 zł | |
| Instalacje wewnętrzne | 92 900,00 zł | |
| Ogółem - całkowity koszt budowy | 497 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 349 160,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 76 100,00 zł | |
| Ogółem - całkowity koszt budowy | 403 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 322 480,00 zł | |
Wizualizacje
Dom w ramii (AE) OZE
Elewacje
Dom w ramii (AE) OZE
