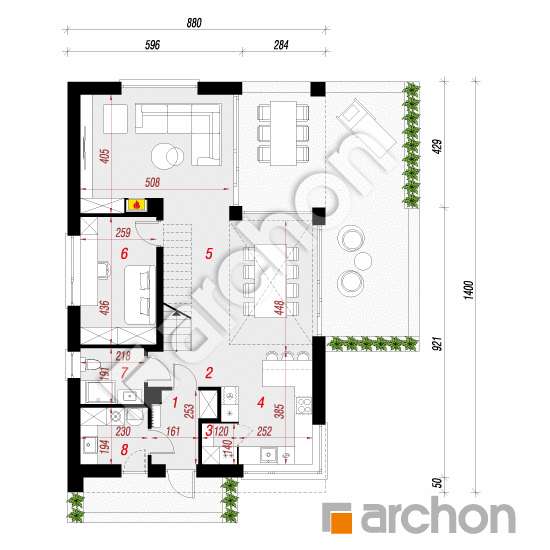

Rzut parteru - Dom w tamarillo 2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
79,30 m² |
82,03 m² |
| 1. |
Wiatrołap |
4,34 |
|
| 2. |
Hol |
2,94 |
|
| 3. |
Spiżarnia |
1,58 |
|
| 4. |
Kuchnia |
10,93 |
|
| 5. |
Salon + Jadalnia |
40,21 |
42,94 |
| 6. |
Pokój |
11,01 |
|
| 7. |
Łazienka |
4,00 |
|
| 8. |
Kotłownia |
4,29 |
|

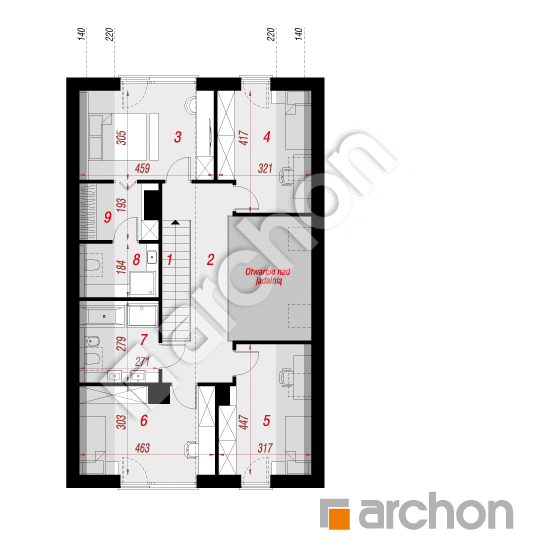

Rzut poddasza - Dom w tamarillo 2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
69,47 m² |
84,35 m² |
| 1. |
Schody |
4,02 |
|
| 2. |
Korytarz |
11,59 |
|
| 3. |
Pokój |
11,56 |
13,70 |
| 4. |
Pokój |
9,45 |
12,38 |
| 5. |
Pokój |
9,61 |
12,74 |
| 6. |
Pokój |
11,14 |
13,26 |
| 7. |
Łazienka |
5,39 |
7,34 |
| 8. |
Łazienka |
3,53 |
4,80 |
| 9. |
Garderoba |
3,18 |
4,52 |
Przekrój

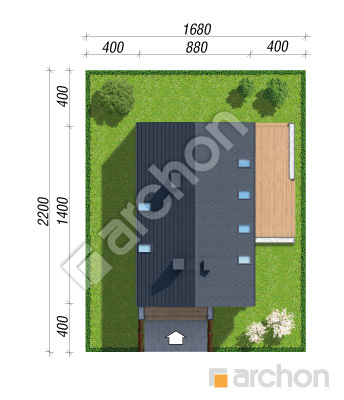

Sytuacja i obrys
Dom w tamarillo 2
(144.48 +4.29m²)
Wymiary
|
Powierzchnia domu
|
144,48 m² |
|
Powierzchnia kotłowni
|
4,29 m² |
|
Powierzchnia zabudowy
|
123,66 m² |
|
Powierzchnia podłóg
|
166,38 m² |
|
Kubatura
|
822,05 m³ |
|
Wysokość
|
8,52 m |
|
Minimalne wymiary działki
|
16,8 x 22,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
119 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 252 300,00 zł | |
| Roboty wykończeniowe | 221 100,00 zł | |
| Instalacje wewnętrzne | 65 400,00 zł | |
| Ogółem - całkowity koszt budowy | 610 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 421 960,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 57 600,00 zł | |
| Ogółem - całkowity koszt budowy | 537 700,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 430 160,00 zł | |
Wizualizacje
Dom w tamarillo 2

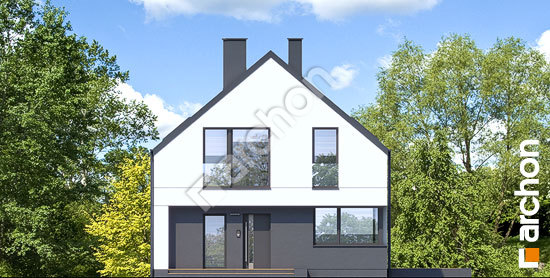

Elewacje
Dom w tamarillo 2
Wersje projektu
Dom w tamarillo 2
