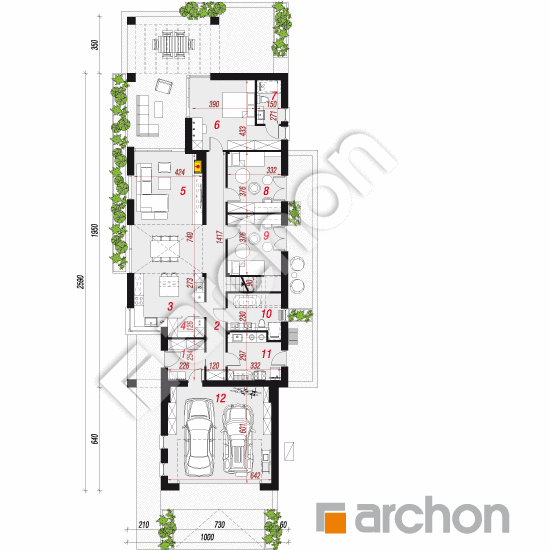

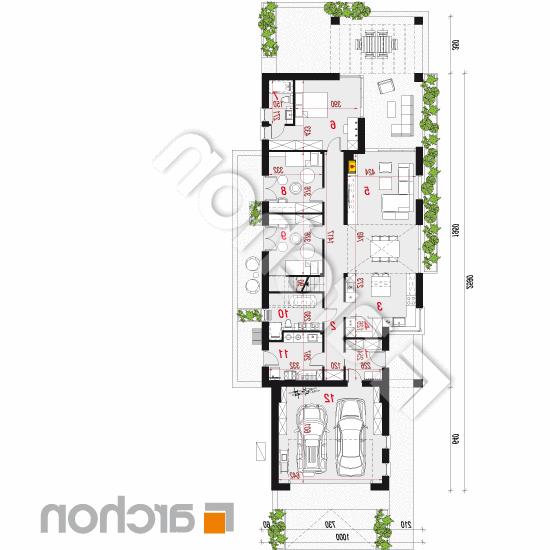

Rzut parteru - Dom w modrzewnicy 10 (G2E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
170,80 m² |
173,99 m² |
| 1. |
Wiatrołap |
5,55 |
|
| 2. |
Hol |
16,52 |
|
| 3. |
Kuchnia |
13,00 |
|
| 4. |
Spiżarnia |
2,58 |
|
| 5. |
Salon + Jadalnia |
31,63 |
|
| 6. |
Pokój |
18,92 |
|
| 7. |
Łazienka |
3,90 |
|
| 8. |
Pokój |
12,19 |
|
| 9. |
Pokój |
12,70 |
15,00 |
| 10. |
Łazienka |
6,98 |
7,87 |
| 11. |
Kotłownia |
9,04 |
|
| 12. |
Garaż |
37,79 |
|

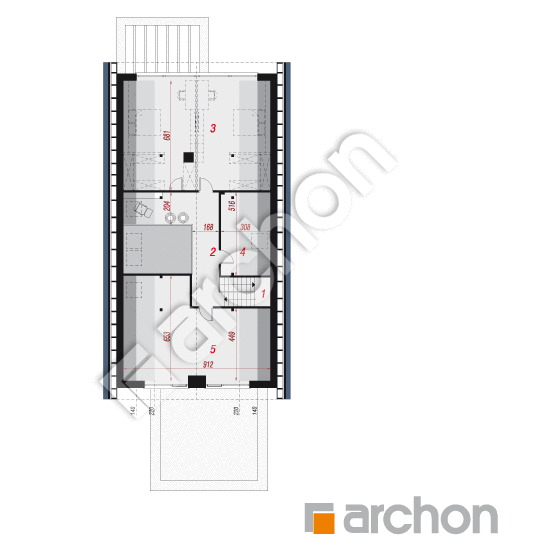

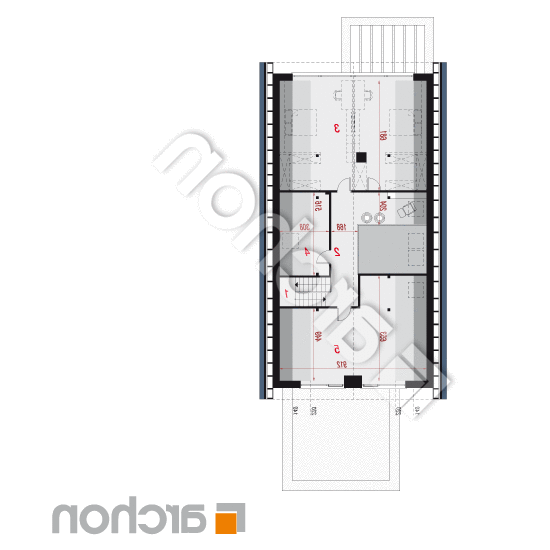

Rzut poddasza - Dom w modrzewnicy 10 (G2E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
108,57 m² |
151,31 m² |
| 1. |
Schody |
5,44 |
|
| 2. |
Antresola |
17,77 |
20,49 |
| 3. |
Strych ocieplony |
42,93 |
61,47 |
| 4. |
Strych ocieplony |
8,69 |
15,54 |
| 5. |
Strych ocieplony |
33,74 |
48,37 |
Przekrój

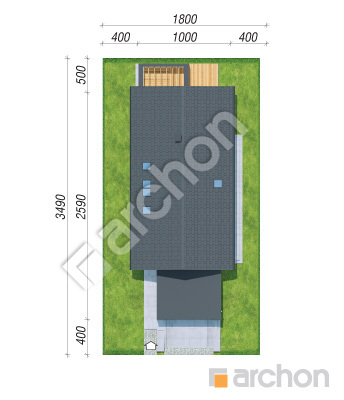

Sytuacja i obrys
Dom w modrzewnicy 10 (G2E) OZE
(147.18 +9.04 +37.79 +85.36m²)
Wymiary
|
Powierzchnia domu
|
147,18 m² |
|
Powierzchnia kotłowni
|
9,04 m² |
|
Powierzchnia garażu
|
37,79 m² |
|
Powierzchnia strychu
|
85,36 m² |
|
Powierzchnia zabudowy
|
242,44 m² |
|
Powierzchnia podłóg
|
325,30 m² |
|
Kubatura
|
1 404,77 m³ |
|
Wysokość
|
8,12 m |
|
Minimalne wymiary działki
|
18,0 x 34,5 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
85 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Koszty budowy
| Stan surowy otwarty | 375 100,00 zł | |
| Roboty wykończeniowe | 366 600,00 zł | |
| Instalacje wewnętrzne | 152 700,00 zł | |
| Ogółem - całkowity koszt budowy | 1 000 800,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 703 040,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 105 000,00 zł | |
| Ogółem - całkowity koszt budowy | 705 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 564 000,00 zł | |
Wizualizacje
Dom w modrzewnicy 10 (G2E) OZE

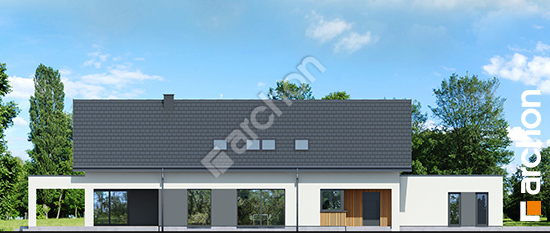

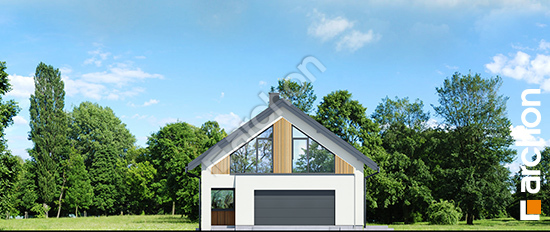

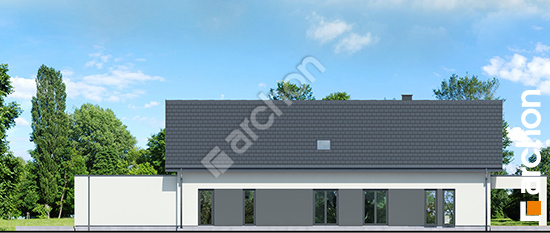

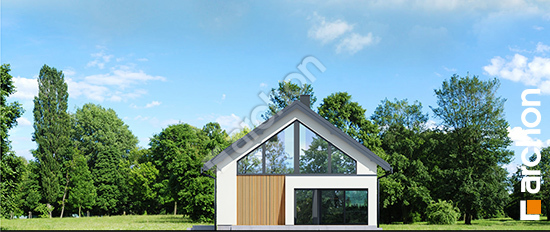

Elewacje
Dom w modrzewnicy 10 (G2E) OZE
Wersje projektu
Dom w modrzewnicy 10 (G2E) OZE
