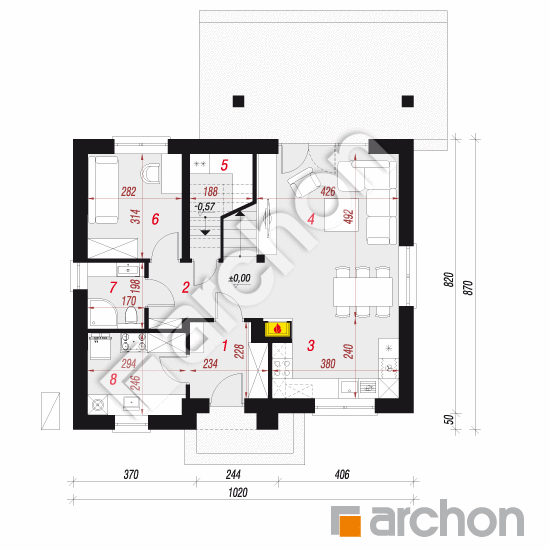

Rzut parteru - Dom w zielistkach 5 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
60,39 m² |
64,02 m² |
| 1. |
Wiatrołap |
4,84 |
|
| 2. |
Hol |
5,56 |
|
| 3. |
Kuchnia |
8,56 |
|
| 4. |
Salon + Jadalnia |
21,13 |
|
| 5. |
Spiżarnia |
1,50 |
5,13 |
| 6. |
Pokój |
8,62 |
|
| 7. |
Łazienka |
3,22 |
|
| 8. |
Kotłownia |
6,96 |
|

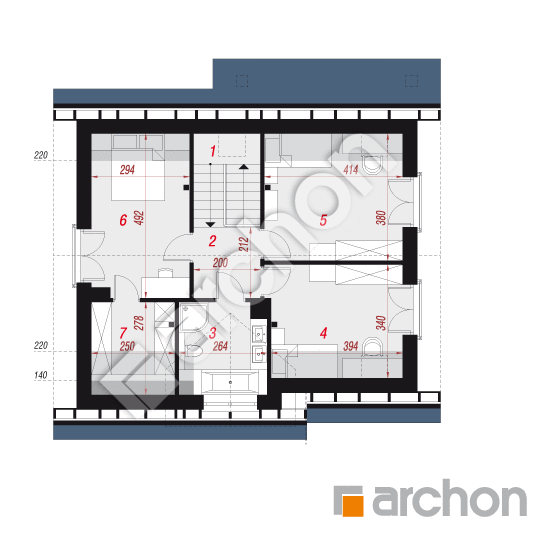

Rzut poddasza - Dom w zielistkach 5 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
59,25 m² |
65,98 m² |
| 1. |
Schody |
5,72 |
|
| 2. |
Korytarz |
4,12 |
|
| 3. |
Łazienka |
6,52 |
6,87 |
| 4. |
Pokój |
11,72 |
13,26 |
| 5. |
Pokój |
13,76 |
15,38 |
| 6. |
Pokój |
12,79 |
13,93 |
| 7. |
Garderoba |
4,62 |
6,70 |
Przekrój

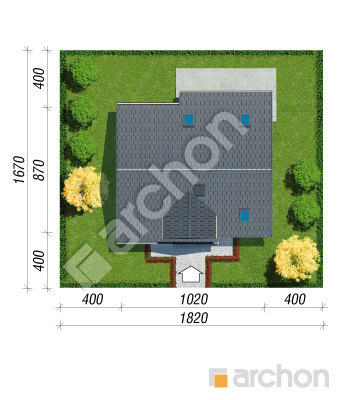

Sytuacja i obrys
Dom w zielistkach 5 (E) OZE
(112.68 +6.96m²)
Wymiary
|
Powierzchnia domu
|
112,68 m² |
|
Powierzchnia kotłowni
|
6,96 m² |
|
Powierzchnia zabudowy
|
87,17 m² |
|
Powierzchnia podłóg
|
130,00 m² |
|
Kubatura
|
594,25 m³ |
|
Wysokość
|
8,69 m |
|
Minimalne wymiary działki
|
18,2 x 16,7 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
102 cm
|
|
dach
|
dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 92 000,00 zł | |
| Ogółem - całkowity koszt budowy | 512 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 409 600,00 zł | |

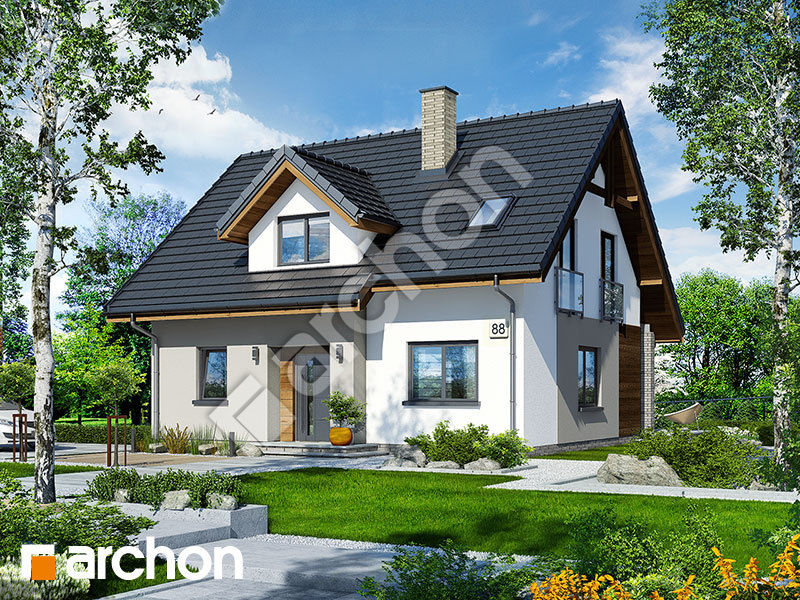

Wizualizacje
Dom w zielistkach 5 (E) OZE

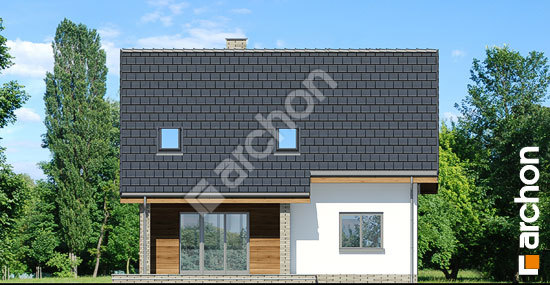

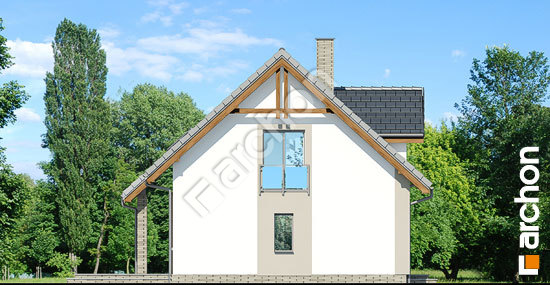

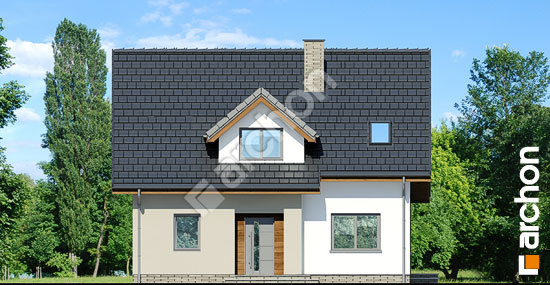

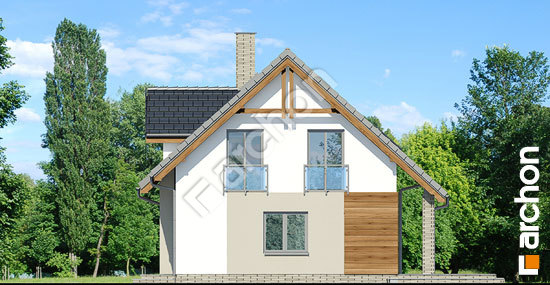

Elewacje
