Rzut parteru - Dom pod graviolą 4 (GE) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
95,08 m² |
97,61 m² |
| 1. |
Wiatrołap |
5,47 |
|
| 2. |
Korytarz |
5,60 |
|
| 3. |
Spiżarnia |
2,48 |
|
| 4. |
Kuchnia |
9,50 |
|
| 5. |
Salon + Jadalnia |
33,02 |
35,55 |
| 6. |
Pokój |
9,88 |
|
| 7. |
Łazienka |
4,23 |
|
| 8. |
Garaż |
24,90 |
|
Rzut poddasza - Dom pod graviolą 4 (GE) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
61,70 m² |
74,32 m² |
| 1. |
Korytarz |
9,41 |
|
| 2. |
Schody |
3,82 |
|
| 3. |
Pralnia |
6,88 |
9,08 |
| 4. |
Łazienka |
5,89 |
7,78 |
| 5. |
Pokój |
10,55 |
12,77 |
| 6. |
Pokój |
12,61 |
15,22 |
| 7. |
Garderoba |
4,46 |
5,74 |
| 8. |
Pokój |
8,08 |
10,50 |
Przekrój
Sytuacja i obrys
Dom pod graviolą 4 (GE) OZE
(131.88 +24.9m²)
Wymiary
|
Powierzchnia domu
|
131,88 m² |
|
Powierzchnia garażu
|
24,90 m² |
|
Powierzchnia zabudowy
|
128,01 m² |
|
Powierzchnia podłóg
|
171,93 m² |
|
Kubatura
|
764,87 m³ |
|
Wysokość
|
8,64 m |
|
Minimalne wymiary działki
|
22,5 x 17,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
123 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 232 100,00 zł | |
| Roboty wykończeniowe | 227 000,00 zł | |
| Instalacje wewnętrzne | 104 500,00 zł | |
| Ogółem - całkowity koszt budowy | 627 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 443 760,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 102 200,00 zł | |
| Ogółem - całkowity koszt budowy | 613 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 490 480,00 zł | |
Wizualizacje
Dom pod graviolą 4 (GE) OZE

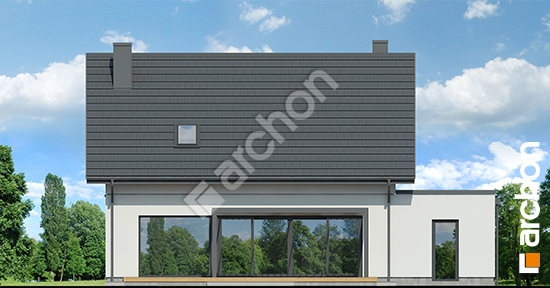

Elewacje
Dom pod graviolą 4 (GE) OZE
Wersje projektu
Dom pod graviolą 4 (GE) OZE
