Rzut parteru - Dom w malinówkach 24
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
47,34 m² |
49,94 m² |
| 1. |
Wiatrołap |
4,74 |
|
| 2. |
Salon + Jadalnia |
21,81 |
|
| 3. |
Kuchnia |
7,09 |
|
| 4. |
Spiżarnia |
2,25 |
4,85 |
| 5. |
Gabinet |
5,93 |
|
| 6. |
Łazienka |
2,66 |
|
| 7. |
Kotłownia |
2,86 |
|
Rzut poddasza - Dom w malinówkach 24
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
45,86 m² |
49,87 m² |
| 1. |
Hol i schody |
9,58 |
|
| 2. |
Łazienka |
7,41 |
8,15 |
| 3. |
Pokój |
10,23 |
11,45 |
| 4. |
Pokój |
10,23 |
11,32 |
| 5. |
Pokój |
8,41 |
9,37 |
Przekrój
Sytuacja i obrys
Dom w malinówkach 24
(90.34 +2.86m²)
Wymiary
|
Powierzchnia domu
|
90,34 m² |
|
Powierzchnia kotłowni
|
2,86 m² |
|
Powierzchnia zabudowy
|
69,93 m² |
|
Powierzchnia podłóg
|
99,81 m² |
|
Kubatura
|
490,30 m³ |
|
Wysokość
|
8,52 m |
|
Minimalne wymiary działki
|
16,71 x 16,02 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, wełna mineralna 18 cm, okładzina drewniana
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
167 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, blacha
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 213 600,00 zł | |
| Roboty wykończeniowe | 198 400,00 zł | |
| Instalacje wewnętrzne | 54 900,00 zł | |
| Ogółem - całkowity koszt budowy | 512 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 359 040,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 43 700,00 zł | |
| Ogółem - całkowity koszt budowy | 356 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 284 960,00 zł | |
Wizualizacje
Dom w malinówkach 24

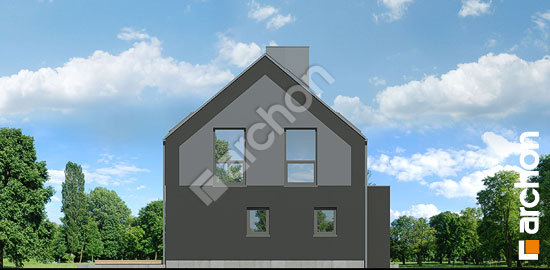

Elewacje
Dom w malinówkach 24
Wersje projektu
Dom w malinówkach 24
