Rzut parteru - Dom w jaskrzynach (G2E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
126,22 m² |
128,56 m² |
| 1. |
Wiatrołap |
4,15 |
|
| 2. |
Garderoba |
3,48 |
|
| 3. |
Korytarz |
9,63 |
|
| 4. |
Kuchnia |
15,73 |
|
| 5. |
Salon + Jadalnia |
32,04 |
34,38 |
| 6. |
Pokój |
10,50 |
|
| 7. |
Kotłownia |
5,51 |
|
| 8. |
Łazienka |
3,19 |
|
| 9. |
Spiżarnia |
3,05 |
|
| 10. |
Garaż |
38,94 |
|
Rzut poddasza - Dom w jaskrzynach (G2E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
62,00 m² |
74,69 m² |
| 1. |
Schody |
4,14 |
|
| 2. |
Korytarz |
7,26 |
|
| 3. |
Pokój |
10,17 |
12,81 |
| 4. |
Pokój |
10,83 |
12,74 |
| 5. |
Pralnia |
2,78 |
4,17 |
| 6. |
Łazienka |
4,89 |
7,13 |
| 7. |
Łazienka |
4,55 |
6,63 |
| 8. |
Garderoba |
3,31 |
|
| 9. |
Pokój |
14,07 |
16,50 |
Przekrój
Sytuacja i obrys
Dom w jaskrzynach (G2E) OZE
(143.77 +5.51 +38.94m²)
Wymiary
|
Powierzchnia domu
|
143,77 m² |
|
Powierzchnia kotłowni
|
5,51 m² |
|
Powierzchnia garażu
|
38,94 m² |
|
Powierzchnia zabudowy
|
161,96 m² |
|
Powierzchnia podłóg
|
203,25 m² |
|
Kubatura
|
964,70 m³ |
|
Wysokość
|
8,73 m |
|
Minimalne wymiary działki
|
22,0 x 21,2 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
120 cm
|
|
dach
|
dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Koszty budowy
| Stan surowy otwarty | 275 500,00 zł | |
| Roboty wykończeniowe | 313 600,00 zł | |
| Instalacje wewnętrzne | 127 200,00 zł | |
| Ogółem - całkowity koszt budowy | 796 900,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 558 340,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 115 000,00 zł | |
| Ogółem - całkowity koszt budowy | 733 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 586 400,00 zł | |
Wizualizacje
Dom w jaskrzynach (G2E) OZE

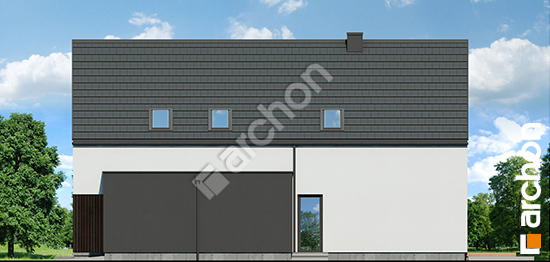

Elewacje
Dom w jaskrzynach (G2E) OZE
