Rzut parteru - Dom w santolinach 5 (G2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
177,55 m² |
179,86 m² |
| 1. |
Wiatrołap |
4,15 |
|
| 2. |
Korytarz |
14,50 |
16,81 |
| 3. |
Łazienka |
3,74 |
|
| 4. |
Kuchnia |
11,66 |
|
| 5. |
Spiżarnia |
1,55 |
|
| 6. |
Salon + Jadalnia |
32,31 |
|
| 7. |
Pokój |
13,30 |
|
| 8. |
Pokój |
8,24 |
|
| 9. |
Łazienka |
5,04 |
|
| 10. |
Pralnia |
4,43 |
|
| 11. |
Pokój |
12,57 |
|
| 12. |
Pokój |
11,99 |
|
| 13. |
Kotłownia |
8,45 |
|
| 14. |
Garaż |
42,03 |
|
| 15. |
Schody |
3,59 |
|

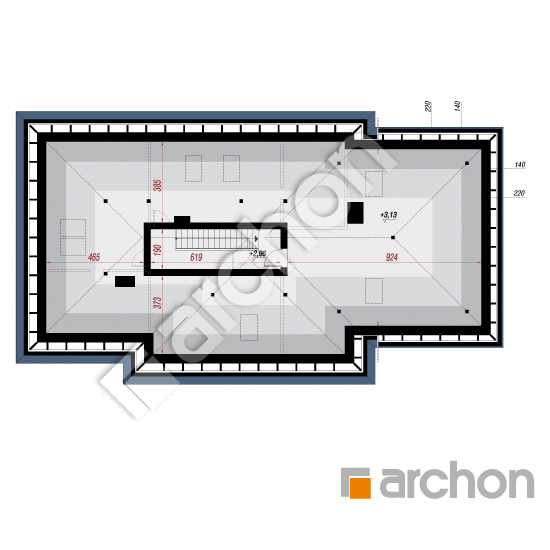

Rzut poddasza - Dom w santolinach 5 (G2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
STRYCH NIEOCIEPLONY |
92,14 m² |
180,58 m² |
Przekrój
Sytuacja i obrys
Dom w santolinach 5 (G2)
(127.07 +8.45 +42.03m²)
Wymiary
|
Powierzchnia domu
|
127,07 m² |
|
Powierzchnia kotłowni
|
8,45 m² |
|
Powierzchnia garażu
|
42,03 m² |
|
Powierzchnia zabudowy
|
222,10 m² |
|
Powierzchnia podłóg
|
179,86 m² |
|
Kubatura
|
1 227,34 m³ |
|
Wysokość
|
7,31 m |
|
Minimalne wymiary działki
|
29,6 x 19,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
dach
|
czterospadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 410 300,00 zł | |
| Roboty wykończeniowe | 289 400,00 zł | |
| Instalacje wewnętrzne | 91 100,00 zł | |
| Ogółem - całkowity koszt budowy | 850 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 571 240,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 67 700,00 zł | |
| Ogółem - całkowity koszt budowy | 551 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 441 040,00 zł | |
Wizualizacje
Dom w santolinach 5 (G2)
Elewacje
Dom w santolinach 5 (G2)
Wersje projektu
Dom w santolinach 5 (G2)
