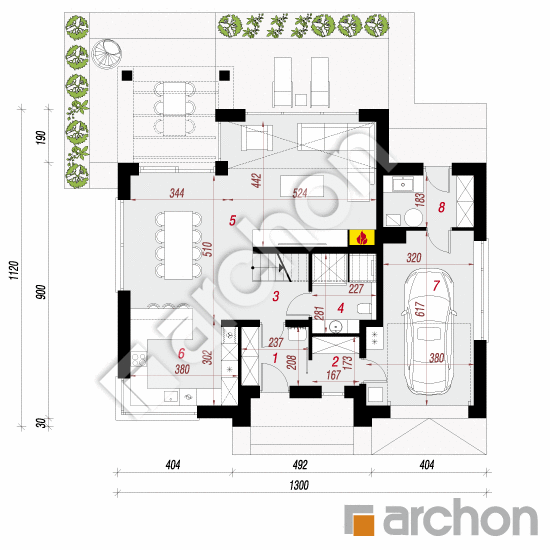

Rzut parteru - Dom w szampionach
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
94,77 m² |
97,39 m² |
| 1. |
Wiatrołap |
4,75 |
|
| 2. |
Spiżarnia |
2,75 |
|
| 3. |
Hol |
2,57 |
4,07 |
| 4. |
Łazienka |
4,78 |
5,90 |
| 5. |
Salon + Jadalnia |
42,43 |
|
| 6. |
Kuchnia |
11,19 |
|
| 7. |
Garaż |
20,64 |
|
| 8. |
Kotłownia |
5,66 |
|

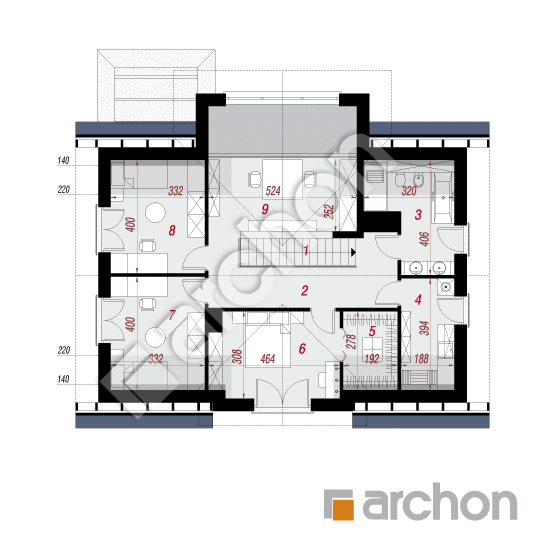

Rzut poddasza - Dom w szampionach
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
81,33 m² |
91,24 m² |
| 1. |
Schody |
4,23 |
|
| 2. |
Hol |
12,31 |
|
| 3. |
Łazienka |
7,59 |
9,76 |
| 4. |
Pralnia |
5,91 |
7,18 |
| 5. |
Garderoba |
3,86 |
5,15 |
| 6. |
Pokój |
12,75 |
13,43 |
| 7. |
Pokój |
10,74 |
12,99 |
| 8. |
Pokój |
10,74 |
12,99 |
| 9. |
Antresola |
13,20 |
|
Przekrój

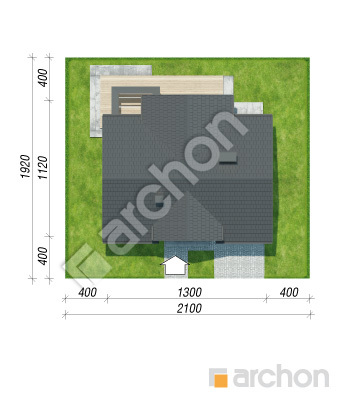

Sytuacja i obrys
Dom w szampionach
(149.8 +5.66 +20.64m²)
Wymiary
|
Powierzchnia domu
|
149,80 m² |
|
Powierzchnia kotłowni
|
5,66 m² |
|
Powierzchnia garażu
|
20,64 m² |
|
Powierzchnia zabudowy
|
130,59 m² |
|
Powierzchnia podłóg
|
188,63 m² |
|
Kubatura
|
884,33 m³ |
|
Wysokość
|
8,41 m |
|
Minimalne wymiary działki
|
21,0 x 19,2 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
125 cm
|
|
dach
|
dwuspadowy, nachylenie 38 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy, możliwość zamiany na paliwo stałe po adaptacji
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 287 300,00 zł | |
| Roboty wykończeniowe | 242 500,00 zł | |
| Instalacje wewnętrzne | 73 600,00 zł | |
| Ogółem - całkowity koszt budowy | 687 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 475 500,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 57 400,00 zł | |
| Ogółem - całkowity koszt budowy | 467 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 374 080,00 zł | |

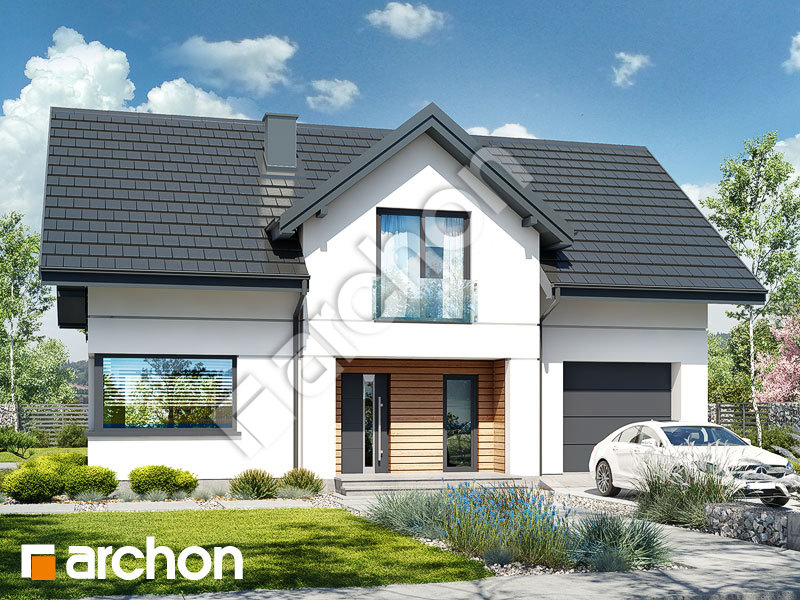

Wizualizacje
Dom w szampionach

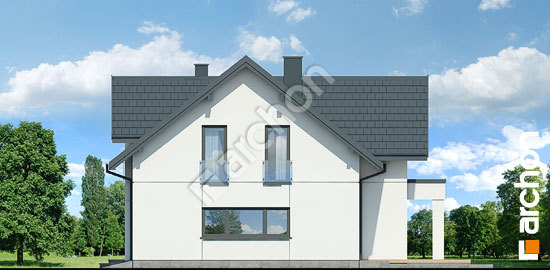

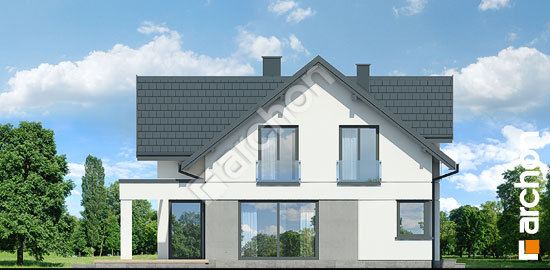

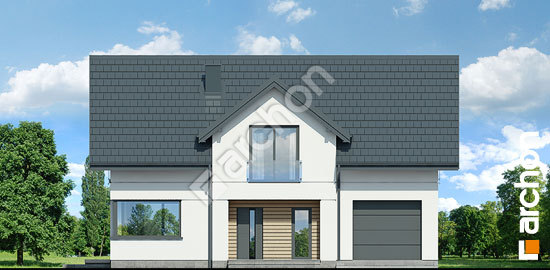

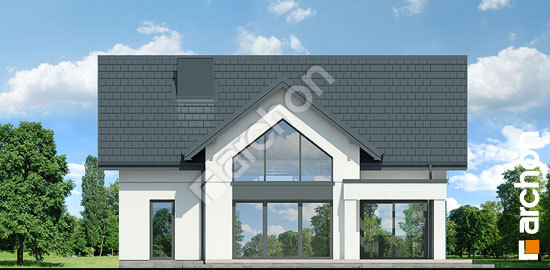

Elewacje
Dom w szampionach
Wersje projektu
Dom w szampionach
