Rzut parteru - Dom w katlejach
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
85,86 m² |
89,02 m² |
| 1. |
Wiatrołap |
4,22 |
|
| 2. |
Hol |
4,83 |
|
| 3. |
Kuchnia i jadalnia |
15,33 |
|
| 4. |
Salon |
26,73 |
|
| 5. |
Spiżarnia |
3,00 |
6,16 |
| 6. |
Łazienka |
4,80 |
|
| 7. |
Kotłownia |
7,61 |
|
| 8. |
Garaż |
19,34 |
|
Rzut poddasza - Dom w katlejach
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
61,32 m² |
101,57 m² |
| 1. |
Hol i schody |
14,59 |
14,59 |
| 2. |
Pokój |
8,98 |
13,87 |
| 3. |
Garderoba |
3,26 |
9,96 |
| 4. |
Pokój |
6,43 |
12,66 |
| 5. |
Pralnia |
2,65 |
4,31 |
| 6. |
Pokój |
10,45 |
16,45 |
| 7. |
Pokój |
8,17 |
16,26 |
| 8. |
Łazienka |
6,79 |
13,47 |
Przekrój

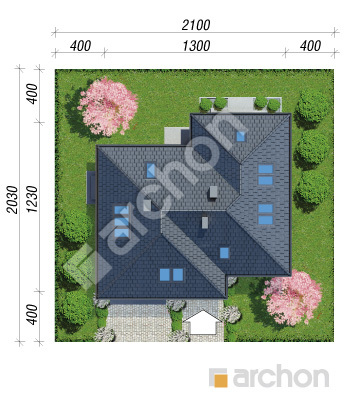

Sytuacja i obrys
Dom w katlejach
(120.23 +7.61 +19.34m²)
Wymiary
|
Powierzchnia domu
|
120,23 m² |
|
Powierzchnia kotłowni
|
7,61 m² |
|
Powierzchnia garażu
|
19,34 m² |
|
Powierzchnia zabudowy
|
133,51 m² |
|
Powierzchnia podłóg
|
190,59 m² |
|
Kubatura
|
763,45 m³ |
|
Wysokość
|
7,62 m |
|
Minimalne wymiary działki
|
21,0 x 20,3 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
95 cm
|
|
dach
|
czterospadowy, nachylenie 38 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
Koszty budowy
| Stan surowy otwarty | 321 500,00 zł | |
| Roboty wykończeniowe | 237 000,00 zł | |
| Instalacje wewnętrzne | 72 300,00 zł | |
| Ogółem - całkowity koszt budowy | 674 500,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 461 860,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 41 000,00 zł | |
| Ogółem - całkowity koszt budowy | 333 500,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 266 800,00 zł | |
