Rzut parteru - Dom w bratkach 23 (R2S)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
50,70 m² |
54,26 m² |
| 1. |
Wiatrołap |
2,16 |
|
| 2. |
Hol |
4,09 |
7,65 |
| 3. |
Łazienka |
5,23 |
|
| 4. |
Pokój |
8,52 |
|
| 5. |
Salon |
15,10 |
|
| 6. |
Kuchnia |
5,47 |
|
| 7. |
Pokój |
10,13 |
|
Rzut poddasza - Dom w bratkach 23 (R2S)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
56,00 m² |
58,04 m² |
| 1. |
Wiatrołap |
7,29 |
7,84 |
| 2. |
Hol |
6,20 |
|
| 3. |
Łazienka |
5,10 |
|
| 4. |
Pokój |
7,97 |
8,52 |
| 5. |
Salon |
14,63 |
15,10 |
| 6. |
Kuchnia |
5,15 |
|
| 7. |
Pokój |
9,66 |
10,13 |
Przekrój
Sytuacja i obrys
Dom w bratkach 23 (R2S)
(106.7m²)
Wymiary
|
Powierzchnia domu
|
106,70 m² |
|
Powierzchnia zabudowy
|
73,25 m² |
|
Powierzchnia podłóg
|
112,30 m² |
|
Kubatura
|
535,16 m³ |
|
Wysokość
|
8,99 m |
|
Minimalne wymiary działki
|
6,82 x 18,72 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
133 cm
|
|
dach
|
dwuspadowy, nachylenie 37 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
piecyki gazowe w mieszkaniach
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 173 500,00 zł | |
| Roboty wykończeniowe | 149 400,00 zł | |
| Instalacje wewnętrzne | 43 100,00 zł | |
| Ogółem - całkowity koszt budowy | 402 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 272 920,00 zł | |

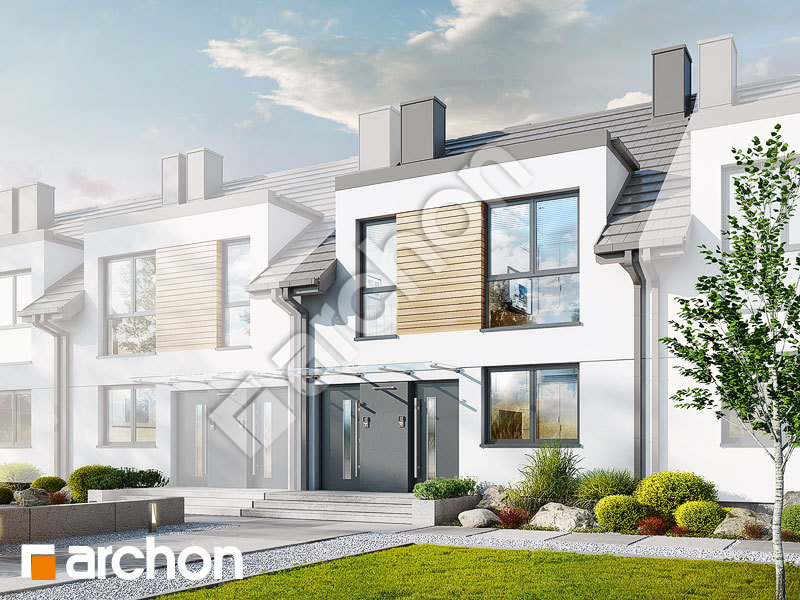

Wizualizacje
Dom w bratkach 23 (R2S)

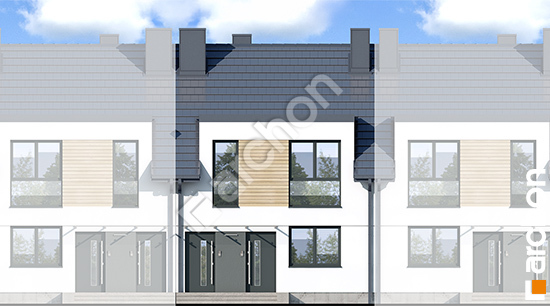

Elewacje
Dom w bratkach 23 (R2S)
Wersje projektu
Dom w bratkach 23 (R2S)
