Rzut parteru - Dom w jabłonkach 4 ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
74,11 m² |
77,22 m² |
| 1. |
Wiatrołap |
4,52 |
|
| 2. |
Gabinet |
13,97 |
|
| 3. |
Pom. gospodarcze |
4,26 |
|
| 4. |
Kotłownia |
5,47 |
|
| 5. |
Łazienka |
4,12 |
4,82 |
| 6. |
Salon + Jadalnia |
29,62 |
32,03 |
| 7. |
Kuchnia |
10,01 |
|
| 8. |
Spiżarnia |
2,14 |
|
Rzut poddasza - Dom w jabłonkach 4 ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
64,32 m² |
77,47 m² |
| 1. |
Hol |
6,01 |
|
| 2. |
Pokój |
13,19 |
15,84 |
| 3. |
Pokój |
13,61 |
15,87 |
| 4. |
Pralnia |
2,47 |
|
| 5. |
Garderoba |
3,73 |
5,25 |
| 6. |
Pokój |
12,66 |
17,60 |
| 7. |
Łazienka |
7,66 |
9,44 |
| 8. |
Schody |
4,99 |
|
Przekrój
Sytuacja i obrys
Dom w jabłonkach 4 ver.2
(132.96 +5.47m²)
Wymiary
|
Powierzchnia domu
|
132,96 m² |
|
Powierzchnia kotłowni
|
5,47 m² |
|
Powierzchnia zabudowy
|
102,27 m² |
|
Powierzchnia podłóg
|
154,69 m² |
|
Kubatura
|
697,80 m³ |
|
Wysokość
|
8,60 m |
|
Minimalne wymiary działki
|
19,5 x 17,5 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
133 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 256 300,00 zł | |
| Roboty wykończeniowe | 228 100,00 zł | |
| Instalacje wewnętrzne | 63 700,00 zł | |
| Ogółem - całkowity koszt budowy | 594 700,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 399 500,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 62 000,00 zł | |
| Ogółem - całkowity koszt budowy | 579 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 463 200,00 zł | |

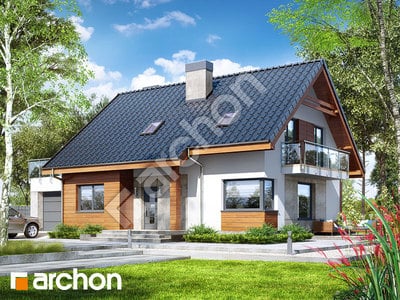

Wizualizacje
Dom w jabłonkach 4 ver.2
Elewacje
Dom w jabłonkach 4 ver.2
