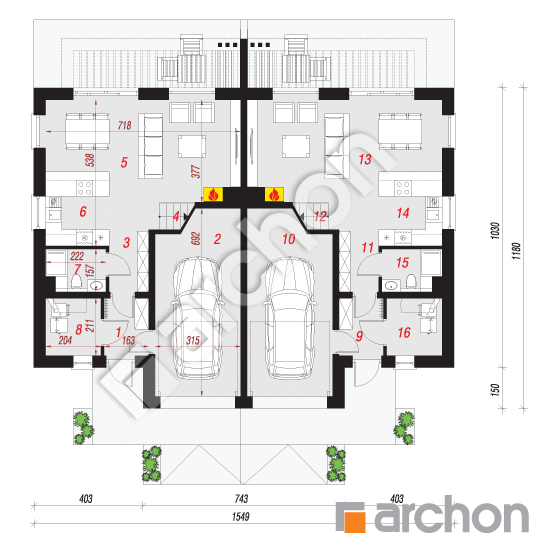

Rzut parteru - Dom w narcyzach 2 (R2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
137,16 m² |
143,32 m² |
| 1. |
Wiatrołap |
3,29 |
|
| 2. |
Garaż |
17,82 |
20,90 |
| 3. |
Hol |
4,98 |
|
| 4. |
Schody |
5,01 |
|
| 5. |
Salon |
24,51 |
|
| 6. |
Kuchnia |
5,71 |
|
| 7. |
Łazienka |
3,12 |
|
| 8. |
Kotłownia |
4,14 |
|
| 9. |
Wiatrołap |
3,29 |
|
| 10. |
Garaż |
17,82 |
20,90 |
| 11. |
Hol |
4,98 |
|
| 12. |
Schody |
5,01 |
|
| 13. |
Salon |
24,51 |
|
| 14. |
Kuchnia |
5,71 |
|
| 15. |
Łazienka |
3,12 |
|
| 16. |
Kotłownia |
4,14 |
|

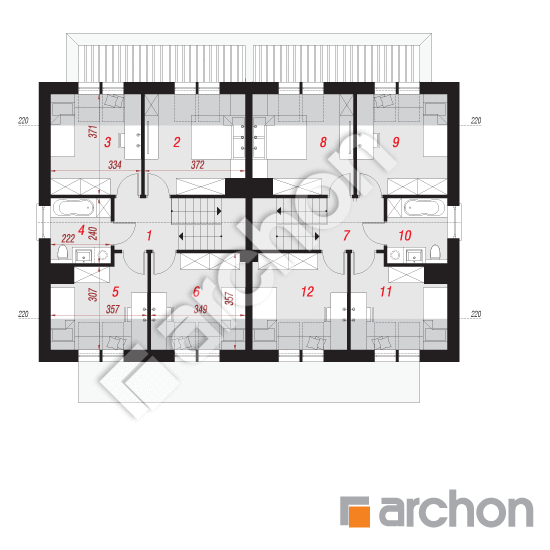

Rzut poddasza - Dom w narcyzach 2 (R2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
98,74 m² |
114,46 m² |
| 1. |
Hol |
4,15 |
|
| 2. |
Pokój |
10,97 |
13,04 |
| 3. |
Pokój |
10,25 |
12,11 |
| 4. |
Łazienka |
5,14 |
|
| 5. |
Pokój |
8,75 |
10,74 |
| 6. |
Pokój |
10,11 |
12,05 |
| 7. |
Hol |
4,15 |
|
| 8. |
Pokój |
10,97 |
13,04 |
| 9. |
Pokój |
10,25 |
12,11 |
| 10. |
Łazienka |
5,14 |
|
| 11. |
Pokój |
8,75 |
10,74 |
| 12. |
Pokój |
10,11 |
12,05 |
Przekrój

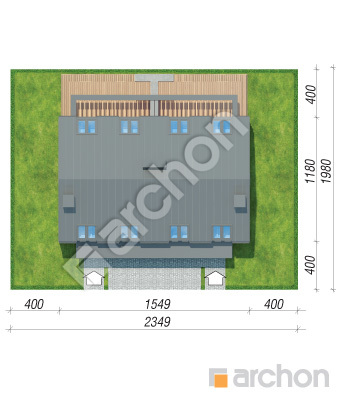

Sytuacja i obrys
Dom w narcyzach 2 (R2)
(191.98 +8.28 +35.64m²)
Wymiary
|
Powierzchnia domu
|
191,98 m² |
|
Powierzchnia kotłowni
|
8,28 m² |
|
Powierzchnia garażu
|
35,64 m² |
|
Powierzchnia zabudowy
|
171,24 m² |
|
Powierzchnia podłóg
|
257,78 m² |
|
Kubatura
|
1 100,87 m³ |
|
Wysokość
|
8,48 m |
|
Minimalne wymiary działki
|
23,49 x 19,8 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
140 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, blacha
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 492 300,00 zł | |
| Roboty wykończeniowe | 307 400,00 zł | |
| Instalacje wewnętrzne | 103 300,00 zł | |
| Ogółem - całkowity koszt budowy | 964 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 667 400,00 zł | |

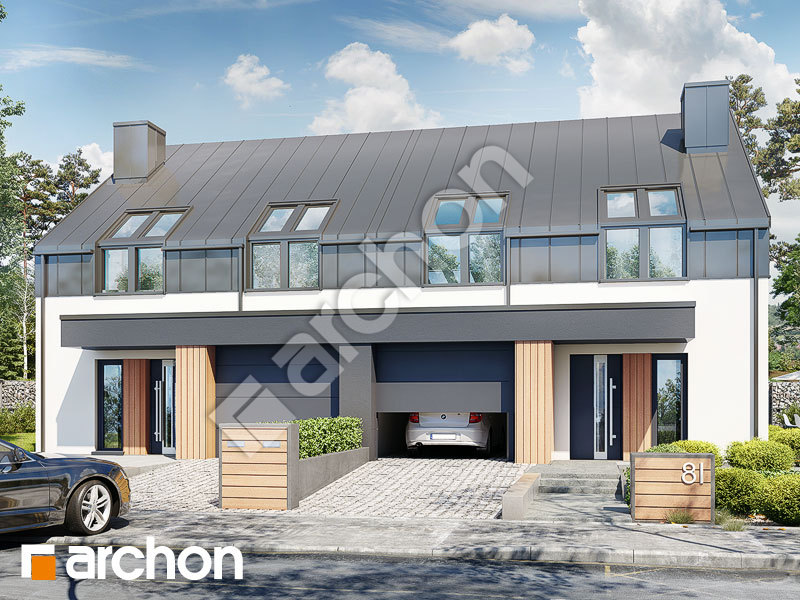

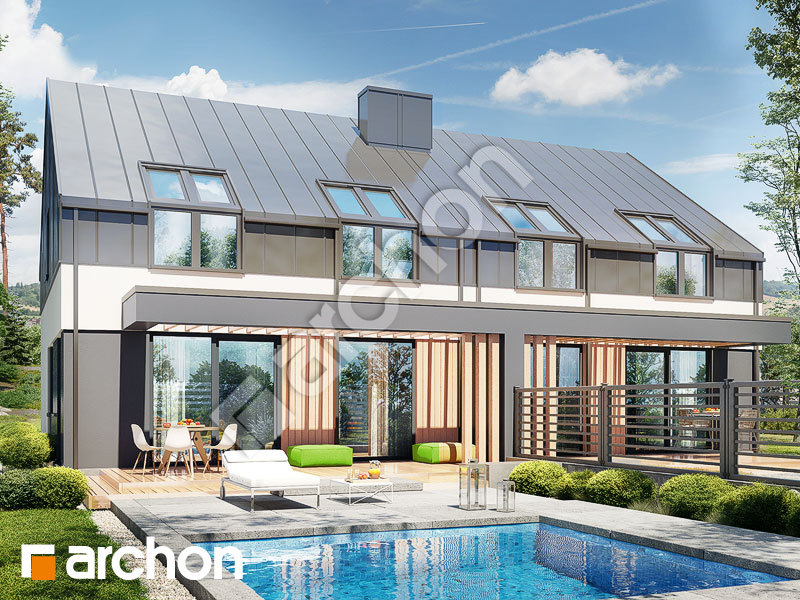

Wizualizacje
Dom w narcyzach 2 (R2)

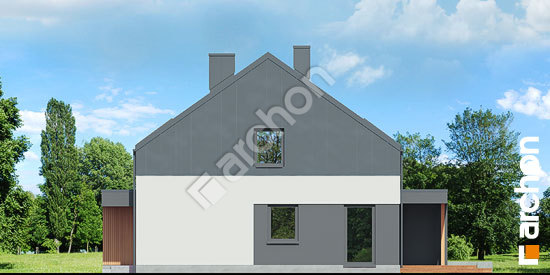

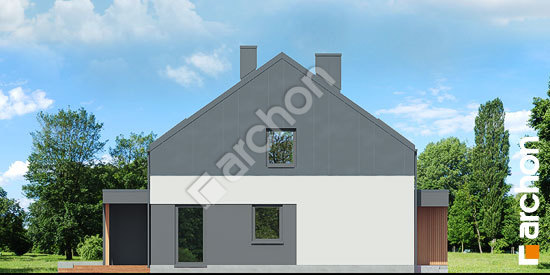

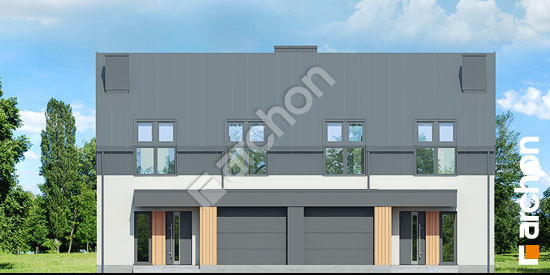

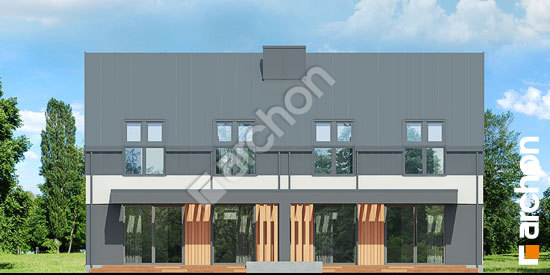

Elewacje
Dom w narcyzach 2 (R2)
Wersje projektu
Dom w narcyzach 2 (R2)
