Rzut piwnic - Dom w winogronach (PN) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIWNICA |
47,37 m² |
48,98 m² |
| 1. |
Kotłownia |
11,47 |
|
| 2. |
Spiżarnia |
3,44 |
|
| 3. |
Schody |
4,38 |
|
| 4. |
Korytarz |
4,98 |
6,59 |
| 5. |
Pralnia |
23,10 |
|
Rzut parteru - Dom w winogronach (PN) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
47,15 m² |
0,00 m² |
| 1. |
Wiatrołap |
3,17 |
|
| 2. |
Łazienka |
3,44 |
|
| 3. |
Korytarz |
2,83 |
|
| 4. |
Schody |
4,80 |
|
| 5. |
Salon + Jadalnia |
25,21 |
|
| 6. |
Kuchnia |
7,70 |
|

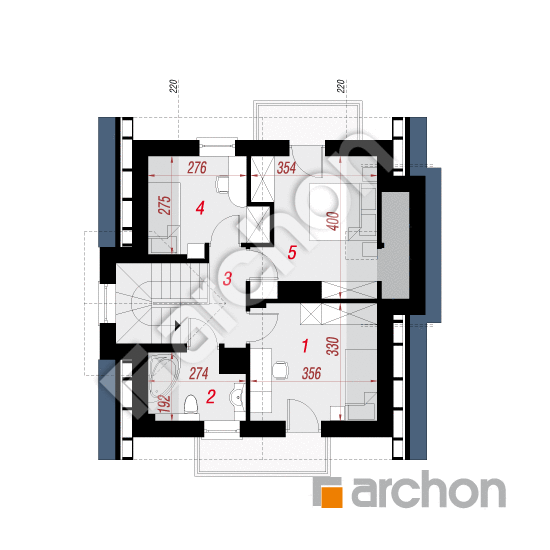

Rzut poddasza - Dom w winogronach (PN) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
35,13 m² |
42,38 m² |
| 1. |
Pokój |
10,06 |
11,42 |
| 2. |
Łazienka |
3,84 |
4,63 |
| 3. |
Korytarz |
3,91 |
|
| 4. |
Pokój |
6,56 |
7,69 |
| 5. |
Pokój |
10,76 |
14,73 |
Przekrój
Sytuacja i obrys
Dom w winogronach (PN) ver.2
(82.28 +47.37m²)
Wymiary
|
Powierzchnia domu
|
82,28 m² |
|
Powierzchnia zabudowy
|
67,95 m² |
|
Powierzchnia podłóg
|
138,51 m² |
|
Kubatura
|
624,99 m³ |
|
Wysokość
|
8,45 m |
|
Minimalne wymiary działki
|
17,12 x 16,32 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
143 cm
|
|
dach
|
dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
Koszty budowy
| Stan surowy otwarty | 279 700,00 zł | |
| Roboty wykończeniowe | 204 200,00 zł | |
| Instalacje wewnętrzne | 62 200,00 zł | |
| Ogółem - całkowity koszt budowy | 580 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 389 160,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 40 500,00 zł | |
| Ogółem - całkowity koszt budowy | 329 700,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 263 760,00 zł | |
